Systemy aluminiowe ALUPROF umożliwiają budowę wielu różnych rodzajów okien i drzwi w zależności od zakresu zastosowania i szczegółowych wymagań dotyczących funkcjonalności, estetyki, izolacji termicznej, odporności na włamanie, dymoszczelności lub odporności ogniowej. Są wśród nich zarówno konstrukcje bez izolacji termicznej, służące do budowy wewnętrznych ścianek działowych i drzwi (MB-45, MB-45 Office, MB-EXPO) lub zabudowy balkonów (system MB-23P), jak i rozwiązania bazujące na profilach izolowanych termicznie (MB-60, MB-70, MB-59S). Znaczna część systemów izolowanych termicznie dostępna jest w wersji "HI", charakteryzującej się specjalnymi wkładami w kształtownikach, obniżającymi współczynnik przewodnictwa cieplnego.

Najlepiej izolowaną termicznie konstrukcją w ofercie firmy jest system MB-86, w którym zastosowano nowatorskie rozwiązania materiałowe i techniczne. Jest on jedną z głównych propozycji ALUPROF S.A. doskonale wpisujących się w nurt budownictwa energooszczędnego i pasywnego.

W systemach serii MB dostępne są nie tylko konstrukcje o najczęściej stosowanych sposobach otwierania: rozwierane lub uchylne, do dyspozycji są także podnoszono-przesuwne drzwi tarasowe MB-77HS, okna i drzwi przesuwne MB-Slide/MB-Slide ST, okna obrotowe „Pivot”, okna otwierane na zewnątrz (np. MB-59S Casement) lub okna dedykowane do konkretnych rozwiązań fasadowych, takie jak MB-60EF. W naszej ofercie znaleźć można także okna typu „Industrial”, dedykowane do modernizowanych obiektów zabytkowych.

Na bazie wielu systemów serii MB można wykonywać drzwi harmonijkowe, konstrukcje antywłamaniowe oraz okna oddymiające. Dla odbiorców chcących pogodzić odpowiednie parametry techniczne z przystępną ceną proponujemy całą gamę rozwiązań ekonomicznych, takich jak MB-45S, MB-59SE i MB-60E.

W zakresie systemów okienno-drzwiowych znajdują się również specjalistyczne przegrody przeciwpożarowe i dymoszczelne, w ich zakresie dostępne są: system MB-78EI o odporności ogniowej w klasach EI15 do EI90 oraz system MB-118EI w klasie EI120. Grupę tą uzupełniają drzwi dymoszczelne bez odporności ogniowej: MB-45D. Szeroka gama rozwiązań ALUPROF jest systematycznie rozwijana, aby móc jak najlepiej odpowiadać na potrzeby współczesnej architektury oraz spełniać wymagania zaostrzających się norm i przepisów.

Wybierz linię produktów i dowiedz się więcej:

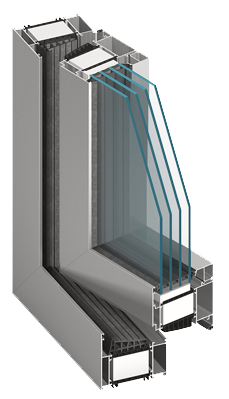

MB-104 Passive o najwyższej izolacji termicznej

System okienno-drzwiowy z przegrodą termiczną MB-104 Passive, o najwyższej izolacyjności termicznej, spełnia wszelkie wymagania stawiane elementom stosowanym w budownictwie pasywnym.

System ten służy do wykonywania elementów architektonicznej zabudowy zewnętrznej, np.: różnych typów okien, drzwi, wiatrołapów, witryn i konstrukcji przestrzennych, które cechuje, poza doskonałą izolacją termiczną, również bardzo dobra izolacja akustyczna, szczelność na wodę i powietrze oraz wysoka wytrzymałość konstrukcji.

Konstrukcja kształtowników systemu MB-104 Passive posiada dwa warianty wykonania w zależności od wymagań oszczędności energii cieplnej: SI i AERO

Parametry okien i drzwi wykonanych z elementów systemu MB-104 Passive przekraczają obecne wymagania najostrzejszych, obowiązujących przepisów i norm, dlatego też system MB-104 Passive jest systemem dedykowanym do budownictwa energooszczędnego i pasywnego.

Zalety systemu MB-104 Passive:
• okna z certyfikatami Passive House Institute Darmstadt dla wersji MB-104 Passive SI oraz MB-104 Passive Aero
• wysoka izolacyjność termiczna dla okna otwieranego Uw od 0,53 W/m2K oraz dla drzwi UD od 0,62 W/m2K
• ponadnormatywne parametry szczelnościowe i izolacyjne
• szeroki zakres szklenia do 81 mm
• drzwi zewnętrzne dostępne zarówno w wersji przeszklonej, jak i w wersji panelowej – idealnej jako drzwi wejściowe do nowoczesnego domu

Na bazie systemu MB-104 Passive można także wykonywać drzwi panelowe, które dają bogate możliwości estetyczne i są w stanie spełnić oczekiwania najbardziej wymagających użytkowników.

▲

MB-86 system okienno-drzwiowy z izolacją termiczną

System okienno-drzwiowy MB-86 to produkt o bardzo dobrych parametrach, dający możliwość zaspokojenia różnorodnych potrzeb użytkowników. Konstrukcja jego kształtowników posiada 3 warianty wykonania w zależności od wymagań oszczędności energii cieplnej: ST, SI i AERO. MB-86 to pierwszy w świecie system aluminiowych okien i drzwi, w którym zastosowany został aerożel - materiał o doskonałej izolacyjności termicznej. Do zalet systemu MB-86 należy także wysoka wytrzymałość profili, umożliwiająca wykonywanie konstrukcji o dużych gabarytach i ciężarze.

Cechy, które wpływają na funkcjonalność i estetykę konstrukcji wykonanych w systemie MB-86:
• szerokie przekładki termiczne o nowym kształcie, pozwalające na zastosowanie dodatkowej przegrody w strefie izolacji profili
• dwukomponentowa uszczelka centralna doskonale uszczelnia i izoluje termicznie przestrzeń pomiędzy skrzydłem i ościeżnicą
• duży zakres kształtowników gwarantuje uzyskanie wymaganej estetyki i wytrzymałości konstrukcji
• listwy do szklenia z dodatkowym uszczelnieniem, dostępne w trzech wariantach: Standard, Prestige i Style
• kształty profili dostosowane do montażu różnych rodzajów okuć obwiedniowych, w tym także zawiasów ukrytych
• szeroki zakres szklenia pozwala na stosowanie wszystkich spotykanych typów szyb, w tym także dwukomorowych, akustycznych lub antywłamaniowych
• odwodnienie profili dostępne w dwóch wariantach: tradycyjne lub ukryte

Parametry techniczne systemu:
Przepuszczalność powietrza: okna: klasa 4, drzwi: klasa3, PN-EN 12207:2001
Wodoszczelność: okna klasa E 1500 Pa, drzwi: klasa 5A (200 PA) PN-EN 12208:2001
Izolacyjność termiczna (Uf):
• MB-86 ST: okna: od 1,39 W/(m2K), drzwi: od 2,16 W/ (m2K)
• MB-86 SI: okna: od 0,92 W/(m2K), drzwi: od 1,76 W/ (m2K)
• drzwi: MB-86 SI+: od 1,49 m2K • MB-86 AERO: okna: od 0,57 W/(m2K), drzwi: od 1,22 W/(m2K)

Odporność na obciążenie wiatrem:
okna: klasa C5, drzwi: klasa C1/B1, PN-EN 12210:2001


▲

Drzwi harmonijkowe

Prezentowany system drzwi harmonijkowych z przegrodą termiczną jest nowoczesną konstrukcją firmy ALUPROF S.A., wychodzącą naprzeciw życzeniom i wymaganiom naszych klientów: architektów, inwestorów i firm współpracujących. Konstrukcję drzwi harmonijkowych otwieranych do wewnątrz można wykonać w następujących systemach okienno-drzwiowych: MB-59S, MB-60, MB-70. System MB-59S Casement pozwala natomiast wykonać drzwi harmonijkowe otwierane na zewnątrz.

Głębokość konstrukcyjna kształtowników zależy od wybranego systemu i wynosi od: 50 mm (ościeżnica), 59 mm (skrzydło) w przypadku MB-59S i MB-59S Casement do odpowiednio: 70 mm i 79 mm w przypadku MB-70. Wartość współczynnika przenikania ciepła oraz izolacyjność akustyczna również zależy do zastosowanego systemu aluminiowego.

Dzięki odpowiedniej budowie profili oraz wykorzystaniu szablonów obróbczych drzwi harmonijkowe charakteryzują się bardzo prostą i szybką prefabrykacją. Kształtowniki ościeżnic i skrzydeł posiadają wyprofilowane rowki o takich wymiarach, aby można było w nich stosować okucia obwiedniowe i łączniki zgodne ze standardem EURO. W drzwiach harmonijkowych montowane są sprawdzone okucia firmy Roto. Szyna jezdna tych okuć może być montowana na górnym profilu ościeżnicy (Top hung) lub przy progu (Bottom hung). W poszczególnych systemach można wybierać między różnymi wariantami progów oraz sposobami ich zabudowy.

Łączenia profili wykonuje się przy minimalnej obróbce z wykorzystaniem dostarczanych aluminiowych łączników oraz akcesoriów dodatkowych. Połączenia narożnikowe typu „L”, wykonywane są poprzez cięcie pod kątem 45° końców profili ościeżnic lub skrzydeł oraz zagniatanie lub kołkowanie i klejenie ich (za pomocą kleju 2-składnikowego CORALGLUE) do aluminiowych narożników wsuniętych w wewnętrzne komory profili. Użycie kleju gwarantuje dużą sztywność i szczelność połączenia, natomiast narożniki pozwalają zachować prostopadłość łączonych profili. Połączenia poprzeczne typu „T”, wykonywane są za pomocą kołkowania przewiązek z wsuniętymi łącznikami oraz przy użyciu klejenia klejem CORALGLUE.
Uszczelki przyszybowe, przymykowe i centralne wykonane są z kauczuku syntetycznego EPDM. Większość uszczelek montuje się w sposób ciągły, bez przycinania w narożach, łącząc końce uszczelki w połowie długości górnej poprzeczki. Taki sposób szklenia gwarantuje dobrą szczelność na przenikanie wody i powietrza. Uszczelki centralne przycina się pod kątem 45° i klei w narożach lub pod kątem 90° i przykleja do gumowego narożnika. Każda konstrukcja zabudowy zewnętrznej musi posiadać efektywny system odprowadzania wody i wentylacji z komory szybowej oraz z komory pomiędzy skrzydłem a ościeżnicą. Otwory wentylacyjno – drenażowe od strony zewnętrznej zakryte są osłonkami z tworzywa sztucznego.
Okucie: Roto Patio 6080
Ciężar skrzydła: max. 80 kg (skrzydło rozwierane)

Szerokość skrzydeł:
• Skrzydło czynne montowana na ościeżnicy: min. 480 mm - max. 1230 mm.
• Skrzydło składane: min. 480 mm - max. 930 mm.

Wysokość skrzydeł: min. 630 mm - max. 2430 mm.
Długość szyny jezdnej: max. 6000 mm.
Okucie Roto ALU 540i (skrzydło rozwierano-uchylne)
Ciężar skrzydła: max 130 kg


▲

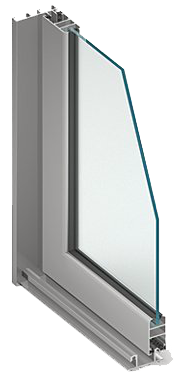

MB-23P system okien przesuwnych bez izolacji termicznej

MB-23P jest systemem aluminiowym, przeznaczonym do wykonywania przeszkleń balkonów. Ideę tego rozwiązania stanowią okna przesuwane w poziomie. Zbudowane z niego okna chronią otwartą przestrzeń balkonów przed niekorzystnymi warunkami atmosferycznymi tzn. wiatrem, deszczem, śniegiem oraz zabrudzeniem i hałasem. Konstrukcje systemu MB-23P utrudniają jednocześnie włamanie, co jest szczególnie istotną cechą w mieszkaniach parterowych.

Głębokość konstrukcyjna kształtowników wynosi: 53 mm (ościeżnica) i 23 mm (skrzydło). Konstrukcja zbudowana w systemie MB-23P ze względu na zabudowę zewnętrzną posiada efektywny system odprowadzania wody i wentylacji z komory szybowej oraz z komory pomiędzy skrzydłem a ościeżnicą. Skrzydła okienne mogą być wypełnione szybą pojedynczą o grubości 4 – 8 mm lub szkłem bezpiecznym o grubości 6,4 mm. Grubość szyb dobierana jest w zależności od wysokości, na jakiej znajduje się balkon, jego lokalizacji i wymiarów gabarytowych skrzydeł.

MB-23P może być stosowany zarówno w przypadku balkonów istniejących jak i dobudowywanych. Można go stosować nie tylko w balkonach o prostym kształcie: dzięki wykorzystaniu profili systemu okienno-drzwiowego MB-45 istnieje możliwość wykonywania pomiędzy poszczególnymi oknami połączeń kątowych, regulowanych w dużym zakresie. Wykonana z niego zabudowa charakteryzuje się bardzo prostą i szybką prefabrykacją dzięki wyeliminowaniu większości pracochłonnych obróbek mechanicznych, co zdecydowanie korzystnie wpływa na cenę finalną wyrobu.


▲

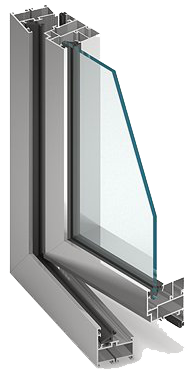

MB-45 system okienno-drzwiowy bez izolacji termicznej

MB-45 jest nowoczesnym systemem aluminiowym, służącym do wykonywania nie wymagających izolacji termicznej elementów architektonicznej zabudowy wewnętrznej i zewnętrznej, np.: różnych typów ścianek działowych, okien, drzwi, w tym drzwi przesuwanych ręcznie i automatycznie, drzwi wahadłowych, wiatrołapów, witryn, boksów kasowych, gablot, konstrukcji przestrzennych.

Głębokość konstrukcyjna kształtowników okna wynosi: 45 mm (ościeżnica), 54 mm (skrzydło), a drzwi odpowiednio: 45 mm i 45 mm. Takie przyjęte głębokości kształtowników skrzydła i ościeżnicy dają efekt jednej płaszczyzny od strony zewnętrznej po zamknięciu - w przypadku okna i efekt zlicowanych powierzchni skrzydeł i ościeżnicy - w przypadku drzwi. Kształt profili pozwala uzyskać smukłe i wytrzymałe konstrukcje okien i drzwi.

Istotnym walorem systemu MB-45 jest możliwość gięcia profili, m.in. ościeżnic, skrzydeł i przewiązek, co umożliwia wykonanie różnego rodzaju łuków oraz konstrukcji łukowych. Szczelność zapewniona jest dzięki stosowaniu specjalnych uszczelek z kauczuku syntetycznego EPDM, który gwarantuje odporność na starzenie podczas wieloletniej eksploatacji.

Cechą charakterystyczną systemu jest jego ścisłe powiązanie z systemami okienno-drzwiowymi MB-60 i MB-70. Uniwersalność i atrakcyjność systemu dodatkowo zwiększa możliwość dokonania wyboru pomiędzy kilkoma wariantami rozwiązań, w przypadku różnych szczegółów konstrukcyjnych, np. uszczelnienia dolnego skrzydeł drzwi, uszczelnień drzwi przesuwanych i wahadłowych, kształtu listew przyszybowych, kształtu i wysokości progów drzwiowych.

System pozwala na stosowanie zestawów szybowych grubości od 2 mm do 35 mm w skrzydłach okien oraz od 2 mm do 26 mm w oknach stałych i skrzydłach drzwi.

System MB-45 jest także podstawą do rozwiązań specjalnych: przegród i drzwi dymoszczelnych MB-45D (w klasie S30) oraz drzwi tzw. „wrębowych” MB-45S.


▲

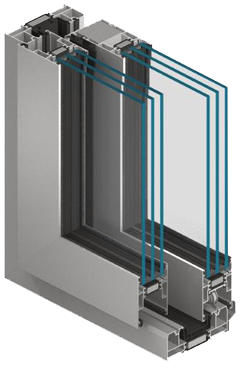

MB-59HS system drzwi podnoszono-przesuwnych

Drzwi podnoszono-przesuwne są idealną propozycją jako zabudowa łącząca pokoje lub ogrody zimowe ze środowiskiem zewnętrznym, stanowią wygodne wyjścia na balkon, taras lub otwartą przestrzeń ogrodu. Umożliwiają bardzo dobry kontakt z otoczeniem, a w pozycji otwartej nie zabierają miejsca we wnętrzu pomieszczenia, co dodatkowo podnosi komfort ich użytkowania. System MB-59HS daje duże możliwości konstrukcyjne w zakresie drzwi podnoszono-przesuwnych, a jednocześnie jest rozwiązaniem zoptymalizowanym pod względem budowy oraz wymiarów profili skrzydeł i ościeżnic. Parametry drzwi wykonanych z jego elementów cechuje wysoka izolacja termiczna, akustyczna oraz szczelność na wodę i powietrze, dzięki czemu system ten spełnia wszelkie wymogi dotyczące oszczędzania energii i ochrony środowiska.

Kształtowniki systemu MB-59HS posiadają dwa różniące się izolacją termiczną warianty konstrukcji: ST i HI. Zakres dostępnych profili obejmuje ościeżnice dwu- oraz trzyszynowe, a także skrzydła przystosowane do dwóch wysokości wózków jezdnych. Szeroki zakres szklenia pozwala na montowanie zestawów jedno- lub dwukomorowych, w tym także akustycznych lub antywłamaniowych. Dzięki swym właściwościom system ten może znajdować zastosowanie w różnego typu budynkach, zarówno indywidualnych, jak i hotelowych lub apartamentowych.

Zalety systemu MB-59HS:
• duże dopuszczalne gabaryty skrzydeł drzwi, znacznie przekraczające wartości uznawane za standardowe: wysokość do 2,8 m, szerokość do 3,3 m; maksymalny ciężar skrzydła do 300 kg
• smukłe i wytrzymałe kształtowniki o trzykomorowej konstrukcji, gdzie centralną część stanowi komora izolacyjna z szerokimi przekładkami termicznymi,
• ościeżnice 2- lub 3-szynowe, pozwalające na wykonywanie drzwi o szerokim świetle przejścia
• duży zakres grubości szyb możliwych do zamontowania w skrzydłach drzwi (do 42 mm), co daje swobodę w doborze szkła o odpowiednich parametrach
• kwatery stałe możliwe do wykonania ze szkłem montowanym bezpośrednio w ościeżnicy (rozwiązanie estetyczne i ekonomiczne)
• stosunkowo niski współczynnik przenikania ciepła ram Uf zapewniony dzięki szerokim przekładkom termicznym, wkładom polietylenowym oraz komorowym profilom tworzywowym montowanym w pasach izolacji termicznej
• wysoka szczelność na wodę i powietrze uzyskana dzięki specjalnym kształtom uszczelek oraz okuciom umożliwiającym opadnięcie skrzydła na ościeżnicę w ostatnim etapie zamykania skrzydła drzwi
• możliwość montażu większości dostępnych na rynku okuć podnoszono-przesuwnych
• dostępna wersja drzwi z niskim progiem, który ułatwia korzystanie z drzwi szczególnie osobom starszym lub niepełnosprawnym
• możliwość montażu drzwi w zabudowie indywidualnej a także w większych konstrukcjach: fasadach słupowo-ryglowych lub ogrodach zimowych
• maksymalnie uproszczona technologia wykonania konstrukcji, skracająca czas i koszty wykonania drzwi
• kompatybilność z innymi systemami firmy Aluprof – możliwość stosowania wspólnych komponentów


▲

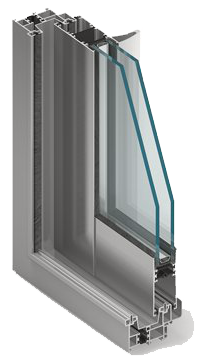

MB-Slide, MB-Slide ST okna i drzwi przesuwne

Systemy te przeznaczone są do wykonywania drzwi oraz okien przesuwnych z izolacją termiczną, które można wbudowywać w ściany murowane, fasady aluminiowe, ogrody zimowe lub zabudowy witrynowe wykonane z elementów systemów MB-59S lub MB-59S Casement. Drzwi przesuwne, szczególnie o dużych gabarytach, wizualnie „powiększają” powierzchnię mieszkalną poprzez łączenie jej z zewnętrznym tarasem lub ogrodem.

Systemy drzwi przesuwnych MB-Slide i MB-Slide ST dają duże możliwości aranżacji przestrzeni: maksymalne gabaryty skrzydeł wynoszą: H: 2600 mm, L: 1800 mm, ciężar max. 160kg, dostępne są przy tym różne warianty zabudowy: od 2 do 6 modułów. Można w nich stosować pakiety szklane o grubości do 26 mm. Konstrukcje te zapewniają również zachowanie bardzo dobrych parametrów technicznych: tworzywowe przekładki termiczne stanowią odpowiednią izolację termiczną profili aluminiowych, a uszczelki ślizgowe w postaci szczotek lub z elastomeru termoplastycznego TPE oraz uszczelki przymykowe i przyszybowe z EPDM umożliwiają uzyskanie wysokiej szczelności konstrukcji.

Głębokość konstrukcyjna kształtowników skrzydeł wynosi 37 mm (oprócz kształtowników poziomych w MB-Slide ST), a ościeżnic odpowiednio: 50 mm (szyny 2 torowe) i 97 mm (szyny 3 torowe). Identyczna głębokość podstawowych ościeżnic 2 torowych systemu MB-Slide oraz ościeżnic okien i drzwi systemów MB-59S, MB-59S Casement, MB-59S Pivot i MB-59SE powoduje, że możliwe jest bezpośrednie łączenie wyrobów wykonanych z tych systemów. Ościeżnice o innej głębokości niż 50 mm można łączyć ze sobą wykorzystując specjalny, wzmacniany słupek pośredni.

Podstawowymi różnicami pomiędzy systemami MB-Slide i MB-Slide ST są: budowa kształtowników skrzydeł oraz technologia produkcji i szklenia. W MB-Slide profile skrzydeł mają budowę 3-komorową, są one docięte pod kątem 45o i łączone za pomocą odpowiednich narożników, naroża są następnie zagniatane. Szklenie wykonanej w ten sposób ramy skrzydła następuje za pomocą listew i uszczelek przyszybowych. W MB-Slide ST profile skrzydeł mają budowę 1-komorową, a łączy się je poprzez skręcenie profili pionowych z poziomymi za pomocą odpowiednich wkrętów. Montaż szkła odbywa się tu na etapie łączenia kształtowników skrzydła.

Oba systemy drzwi przesuwnych są w znacznej mierze kompatybilne z innymi systemami firmy ALUPROF S.A. Przyjęcie takiego założenia konstrukcyjnego pozwoliło zastosować wiele wspólnych kształtowników, akcesoriów i procesów technologicznych. Wszystkie elementy składowe systemów drzwi przesuwnych wykonywane są wg obowiązujących norm i standardów.


▲

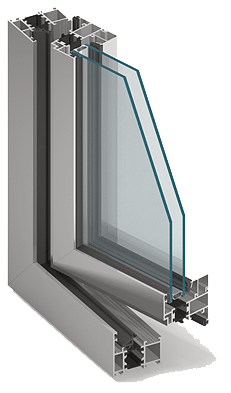

Systemy okienno-drzwiowe / MB-60 system okienno-drzwiowy z izolacją termiczną

MB-60 jest nowoczesnym systemem aluminiowym, służącym do wykonywania wymagających izolacji termicznej i akustycznej elementów architektonicznej zabudowy zewnętrznej, np.: różnych typów okien, drzwi, wiatrołapów, witryn, konstrukcji przestrzennych.

Profile systemu mają budowę trójkomorową. Głębokość konstrukcyjna kształtowników okna wynosi: 60 mm (ościeżnica), 69 mm (skrzydło), a drzwi odpowiednio: 60 mm i 60 mm. Takie przyjęte głębokości kształtowników skrzydła i ościeżnicy dają efekt jednej płaszczyzny od strony zewnętrznej po zamknięciu - w przypadku okna i efekt zlicowanych powierzchni skrzydeł i ościeżnicy - w przypadku drzwi. Kształt profili pozwala uzyskać smukłe i wytrzymałe konstrukcje okien i drzwi.

Istnieje możliwość gięcia profili, m.in. ościeżnic, skrzydeł i przewiązek, co umożliwia wykonanie różnego rodzaju łuków oraz konstrukcji łukowych.

System MB-60 charakteryzuje się niską wartością współczynnika przenikania ciepła U dzięki zastosowaniu przekładek termicznych i uszczelek. Dla profili systemu MB-60 współczynnik przenikania ciepła Uf wynosi: dla okien: od 2,0 W/m2K, dla drzwi: od 2,30 W/m2K. W systemie zastosowano profilowane przekładki termiczne w kształcie omegi o szerokości 24 (okna) i 14 (drzwi) mm z poliamidu wzmocnionego włóknem szklanym. Kształt przekładek zwiększa sztywność profili w stosunku do przekładek płaskich oraz ułatwia odwodnienie kształtowników zapewniając tym samym właściwą izolację termiczną w każdych warunkach atmosferycznych. Próg wykonany z HPVC oraz uszczelki z EPDM gwarantują dobrą izolację termiczną skrzydeł drzwi oraz szczelność na przenikanie wody i powietrza.

Cechą charakterystyczną systemu jest jego ścisłe powiązanie z systemami okienno-drzwiowymi MB-45, MB-59S i MB-70. Przyjęcie takiego założenia konstrukcyjnego pozwoliło uzyskać i zastosować wiele kompatybilnych elementów w tych systemach, np.: wspólnych listew przyszybowych, narożników, listew uszczelniających, uszczelek przyszybowych i przymykowych, wspólnych okuć, zamków, zawias oraz wiele identycznych procesów technologicznych jak kołkowanie łączników przewiązek i poprzeczek, klejenie narożników, wykrawanie różnych wybrań, itd.Jednym z efektów tej unifikacji jest to, że wygląd zarówno zewnętrzny jak i wewnętrzny wyrobów: okien, drzwi, itd., wykonanych w różnych systemach zabudowy zewnętrznej lub wewnętrznej jest niemal identyczny.


▲

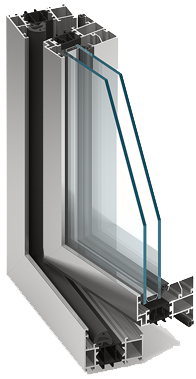

MB-70 system okienno drzwiowy z izolacją termiczną

MB-70 jest nowoczesnym systemem aluminiowym, służącym do wykonywania wymagających izolacji termicznej i akustycznej elementów architektonicznej zabudowy zewnętrznej, np.: różnych typów okien, drzwi, wiatrołapów, witryn, konstrukcji przestrzennych.

Profile systemu mają budowę trójkomorową. Głębokość konstrukcyjna kształtowników okna wynosi: 70 mm (ościeżnica), 79 mm (skrzydło), a drzwi odpowiednio: 70 mm i 70 mm. Takie przyjęte głębokości kształtowników skrzydła i ościeżnicy dają efekt jednej płaszczyzny od strony zewnętrznej po zamknięciu - w przypadku okna i efekt zlicowanych powierzchni skrzydeł i ościeżnicy - w przypadku drzwi. Kształt profili pozwala uzyskać smukłe i wytrzymałe konstrukcje okien i drzwi.

System MB-70 charakteryzuje się rewelacyjnie niską wartością współczynnika przenikania ciepła U dzięki zastosowaniu specjalnych przekładek termicznych i uszczelek. Ma to duże znaczenie w dobie rosnących wymagań w zakresie gospodarowania energią i ochrony środowiska. Współczynnik Uf dla konstrukcji systemu MB-70 w zależności użytych profili i akcesoriów wynosi od 1,5 do 2,39 W/m2K. W systemie zastosowano profilowane przekładki termiczne w kształcie omegi o szerokości 34 (okna) i 24 (drzwi) mm z poliamidu wzmocnionego włóknem szklanym. Oferowany kształt przekładek zwiększa sztywność profili w stosunku do przekładek płaskich oraz ułatwia odwodnienie kształtowników zapewniając tym samym właściwą izolację termiczną w każdych warunkach atmosferycznych. Przekładki termiczne stosowane w oknach posiadają dodatkowo uszczelnienie na styku kształtownika i przekładki oraz występy dzielące komorę pomiędzy kształtownikami aluminiowymi wewnętrznym i zewnętrznym na trzy części. Szczelność zapewniona jest dzięki stosowaniu specjalnych uszczelek z dwukomponentowego kauczuku syntetycznego EPDM: litego i komórkowego, który gwarantuje odporność na starzenie podczas wieloletniej eksploatacji oraz bardzo dobrą izolacyjność termiczną. MB-70 jest pierwszym systemem, w którym do wykonania uszczelki centralnej wykorzystano ten rodzaj materiału.

System pozwala na stosowanie zestawów szybowych grubości od 21 mm do 57 mm w skrzydłach okien oraz od 12 mm do 48 mm w oknach stałych i skrzydłach drzwi. Tak szeroki zakres grubości wypełnień gwarantuje możliwość stosowania wszystkich typowych i niestandardowych szyb.

Duży wybór kolorów w palecie standardowej umożliwia zaspokojenie potrzeb najbardziej wymagających klientów. Powłoki kolorystyczne wykonywane są metodą lakierowania proszkowego lub anodowania.


▲

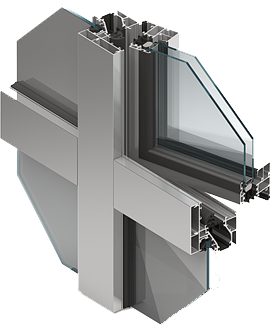

MB-70CW, MB-70CW HI fasada zimno-ciepła na bazie okien

System ten, bazujący na konstrukcji okien o podwyższonej izolacyjności termicznej MB-70 stosuje się do zabudowy elewacji o żelbetowych lub murowanych ścianach z otworami okiennymi. W fasadzie tego typu występują dwa rodzaje pól, tzw.: „zimne” i „ciepłe”. Pola „ciepłe” stanowią izolowane termicznie okna montowane przed licem fasady w otworach okiennych. Pola „zimne”, natomiast to pasy międzyokienne chroniące konstrukcje i izolację termiczną (np. wełnę mineralną) przed wpływami atmosferycznymi.

Stosowanie tego systemu znacznie skraca czas budowy ze względu na możliwość „zamykania” otworów okiennych przed wykonaniem pasów międzyokiennych i zewnętrznej powłoki fasady.

System MB-70CW charakteryzuje się bardzo dobrą izolacją termiczną (współczynnik Uf w zależności użytych profili i akcesoriów wynosi od 1,49 do 1,99 W/m2K) i akustyczną, spełnia też wymagania estetyczne stawiane przez architektów i inwestorów tego typu fasadom, tzn. patrząc od zewnątrz nie jest widoczna różnica w wyglądzie pomiędzy polami „ciepłymi” i „zimnymi” oraz elementami stałymi i otwieranymi. Pasy widocznych kształtowników aluminiowych w widoku od strony zewnętrznej zabudowy są wyjątkowo wąskie, ich szerokość wynosi 78,5 mm, dzięki czemu konstrukcja stwarza wrażenie smukłej i lekkiej.

System MB-70CW posiada wersję o podwyższonej izolacyjności termicznej MB-70CW HI, dla której współczynnik Uf w zależności użytych profili i akcesoriów wynosi od 1,43 - 1,89 W/m2K.


▲

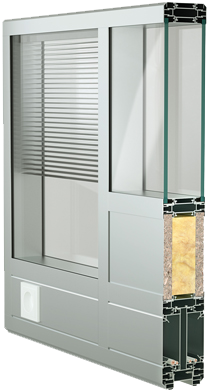

MB-80 OFFICE - system ścian działowych

System wewnętrznych ścian działowych dwuszybowych MB-80 OFFICE służy do wykonywania przegród wewnętrznych w pomieszczeniach biurowych oraz innych pomieszczeniach użyteczności publicznej. System MB-80 OFFICE umożliwia zastosowanie różnego rodzaju wypełnień przeziernych i nieprzeziernych z zastosowaniem wewnętrznych żaluzji oraz montaż osprzętu elektrycznego i elementów wyposażenia biurowego. Ściany te szczególnie polecane są w obiektach gdzie wymagana jest wysoka izolacyjność akustyczna. Podstawową cechą proponowanej konstrukcji jest uniwersalność w aranżowaniu przestrzeni biurowej połączona z prostotą wykonania całości robót na budowie.

Funkcjonalność i estetyka:
• różne rodzaje wypełnień: szyby gr. 4-14 mm, płyty meblowe gr. 16-18 mm, płyty gipsowo-kartonowe
• głębokość i konstrukcja profili bazowych pozwala na montaż żaluzji międzyszybowych
• możliwość połączenia ściany ze standardową ścianą gipsowo-kartonową grubości 75 mm
• doskonałe wygłuszenie biura – akustyka na poziomie 50 dB w zależności od zastosowanych wypełnień
• możliwość wykonania ścian: 80 mm oraz 92 mm
• dowolny podział przestrzeni, realizacja kąta załamania ściany w zakresie 90°÷180°
• prostota prefabrykacji oraz montażu, możliwa prefabrykacja bezpośrednio na budowie
• prowadzenie kabli wewnątrz ścianki, montaż standardowych gniazdek elektrycznych
• możliwość połączenia: ścianką MB-45 (centralnie lub licując z płaszczyzną ścianki), z drzwiami systemu MB-45S (licujących z płaszczyzną ściany oraz niewystającymi poza lico zawiasami) oraz z drzwiami systemu MB-EXPO i MB-45 OFFICE (z centralnym umiejscowieniem skrzydła z płaszczyzną ściany oraz niewystającymi poza lico zawiasami)
• maksymalna wysokość zabudowy 5,5 m


▲

MB-77HS drzwi balkonowe podnoszono-przesuwne

Drzwi podnoszono-przesuwne są idealną propozycją jako zabudowa łącząca pokoje lub ogrody zimowe ze środowiskiem zewnętrznym, stanowią wygodne wyjścia na balkon, taras lub otwartą przestrzeń ogrodu. Umożliwiają bardzo dobry kontakt z otoczeniem, a w pozycji otwartej nie zabierają miejsca we wnętrzu pomieszczenia, co dodatkowo podnosi komfort ich użytkowania. System MB-77HS należy do produktów o najlepszych parametrach i spełnia wszelkie wymagania stawiane tej grupie produktów. Posiada dwa różniące się izolacją termiczną warianty konstrukcji: ST i HI. Budowa profili pozwala na wykonywanie ekskluzywnych drzwi o dużych gabarytach, wypełnionych szkłem jedno-lub dwukomorowym, a zastosowane materiały i rozwiązania techniczne pomagają osiągnąć wysoki stopień ochrony cieplnej i akustycznej. Dzięki swym właściwościom system ten doskonale sprawdza się zarówno w budynkach jednorodzinnych, jak i w komfortowych apartamentach lub hotelach.

Funkcjonalność, estetyka, zalety konstrukcji:
• wytrzymałe i smukłe profile umożliwiają budowę niskoprogowych drzwi o ciężarze skrzydła do 400 kg, wysokości do 3,2 m i szerokości do 3,3 m
• możliwość wykonywania drzwi narożnych z ruchomym słupkiem
• szeroki zakres wypełnień, uwzględniający stosowanie zestawów jedno- lub dwukomorowych a także przekładki termiczne oraz dodatkowe akcesoria i wkłady izolacyjne pozwalają osiągnąć bardzo dobre parametry cieplne i akustyczne konstrukcji
• listwy przyszybowe w trzech wersjach wyglądu: Standard (prostokątne), Prestige (zaokrąglone) i Style (kształtowe)
• zamknięty kształt listew do szklenia oraz detale antywyważeniowe pozwalają uzyskać podwyższone własności antywłamaniowe bez zmian istotnych elementów konstrukcyjnych drzwi
• specjalne kształty uszczelki przymykowej i przyszybowej oraz odpowiednie okucia zapewniają wysoką szczelność na przenikanie przez drzwi wody i powietrza
• profile dostosowane są do montażu wielu dostępnych na rynku okuć ryglowanych ręcznie i za pomocą automatyki
• możliwość napędu drzwi automatem "HS-Master" sterowanym za pomocą przycisku lub pilota
• bezpieczeństwo użytkowania nawet dużych i ciężkich drzwi dzięki dostępnemu w systemie mechanizmowi "HS Speed Limiter"
• duży stopień kompatybilności z systemem MB-86 umożliwia estetyczne połączenia drzwi MB-77HS z oknami oraz stosowanie wspólnych komponentów do ich produkcji
• szeroka gama kolorystyczna umożliwiająca aranżacje drzwi w dowolny i niezależny wystrój otoczenia zarówno zewnętrznego jak i wewnętrznego

▲

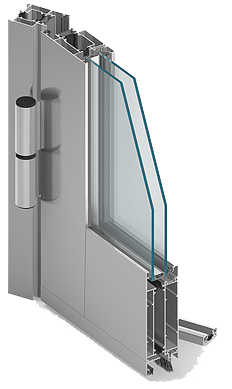

MB-59S system okienno-drzwiowy z izolacją termiczną

System MB-59S służy do wykonywania wymagających izolacji termicznej i akustycznej elementów zabudowy zewnętrznej, np.: różnych typów okien, drzwi, wiatrołapów, witryn, itd. Głębokość konstrukcyjna kształtowników okien wynosi w nim: 50 mm dla ościeżnic i 59 mm dla skrzydeł. Powierzchnie zewnętrzne tych kształtowników leżą na jednej płaszczyźnie. Głębokość konstrukcyjna kształtowników drzwi zarówno dla ościeżnic jak i skrzydeł wynosi 50 mm. Efekt skrzydeł zlicowanych z ościeżnicą uzyskany jest dzięki temu tak od strony wewnętrznej, jak i od zewnętrznej.

Prawie wszystkie kształtowniki okienne i drzwiowe mają konstrukcję trzykomorową, gdzie centralną komorę stanowi komora izolacyjna pomiędzy przekładkami termicznymi. Dzięki takiemu rozwiązaniu udało się uzyskać smukłe, ekonomiczne oraz sztywne profile. System połączeń za pomocą przekładki termicznej pozwala na stosowanie profili dwukolorowych - innych wewnątrz, innych na zewnątrz elewacji. W MB-59S zastosowano profilowane przekładki termiczne w kształcie „omega” z poliamidu wzmocnionego włóknem szklanym. Taki kształt przekładek gwarantuje bardzo dobrą izolację termiczną oraz prawidłowe odwodnienie wewnętrznych komór profilu.

Wypełnienia w skrzydłach okien mogą mieć grubość od 4,5 mm do 40,5 mm, w drzwiach, witrynach i oknach stałych: od 4,5 mm do 31,5 mm.

Jedną z podstawowych zalet systemu MB-59S jest duża swoboda w doborze okuć i sposobów ich mocowania. Konstrukcja profili drzwi, dzięki zastosowanym specjalnym rowkom, pozwala bez obróbki mocować różnego typu zawiasy tzw. „wrębowe”, a także zaczepy i rygle. Drzwi mogą być również zaopatrzone w tradycyjnie mocowane zawiasy nawierzchniowe. Kształtowniki okien posiadają wyprofilowane rowki o takich wymiarach, aby można było w nich stosować okucia obwiedniowe i łączniki zgodne ze standardem EURO, zarówno przeznaczone do okien aluminiowych jak i tworzywowych. Rozwiązania te umożliwiają montaż okuć większości renomowanych firm.

Istotnym walorem prezentowanej konstrukcji jest również możliwość gięcia profili i wykonywania różnego rodzaju łuków oraz konstrukcji łukowych.

W systemie MB-59S można wykonywać okna o tradycyjnym sposobie otwierania: przymykowe, rozwierane, uchylne, uchylno-rozwierane lub uchylno-przesuwne, system ten jest również podstawą takich konstrukcji, jak okna otwierane na zewnętrz MB-59S Casement, okna obrotowe MB-59S Pivot oraz drzwi ekonomiczne MB-59SE. Większość z tych konstrukcji dostępna jest także w wersji o podwyższonej izolacyjności termicznej.


▲

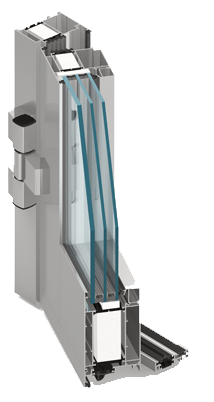

MB-86 system okienno-drzwiowy z izolacją termiczną

System okienno-drzwiowy MB-86 to produkt o bardzo dobrych parametrach, dający możliwość zaspokojenia różnorodnych potrzeb użytkowników. Konstrukcja jego kształtowników posiada 3 warianty wykonania w zależności od wymagań oszczędności energii cieplnej: ST, SI i AERO. MB-86 to pierwszy w świecie system aluminiowych okien i drzwi, w którym zastosowany został aerożel - materiał o doskonałej izolacyjności termicznej. Do zalet systemu MB-86 należy także wysoka wytrzymałość profili, umożliwiająca wykonywanie konstrukcji o dużych gabarytach i ciężarze.

Cechy, które wpływają na funkcjonalność i estetykę konstrukcji wykonanych w systemie MB-86:
• szerokie przekładki termiczne o nowym kształcie, pozwalające na zastosowanie dodatkowej przegrody w strefie izolacji profili
• dwukomponentowa uszczelka centralna doskonale uszczelnia i izoluje termicznie przestrzeń pomiędzy skrzydłem i ościeżnicą
• duży zakres kształtowników gwarantuje uzyskanie wymaganej estetyki i wytrzymałości konstrukcji
• listwy do szklenia z dodatkowym uszczelnieniem, dostępne w trzech wariantach: Standard, Prestige i Style
• kształty profili dostosowane do montażu różnych rodzajów okuć obwiedniowych, w tym także zawiasów ukrytych
• szeroki zakres szklenia pozwala na stosowanie wszystkich spotykanych typów szyb, w tym także dwukomorowych, akustycznych lub antywłamaniowych
• odwodnienie profili dostępne w dwóch wariantach: tradycyjne lub ukryte

Parametry techniczne systemu:
•Przepuszczalność powietrza: okna: klasa 4, drzwi: klasa3, PN-EN 12207:2001
•Wodoszczelność: okna klasa E 1500 Pa, drzwi: klasa 5A (200 PA) PN-EN 12208:2001

•Izolacyjność termiczna (Uf):
•MB-86 ST: okna: od 1,39 W/(m2K), drzwi: od 2,16 W/ (m2K)
•MB-86 SI: okna: od 0,92 W/(m2K), drzwi: od 1,76 W/ (m2K), drzwi: MB-86 SI+: od 1,49 m2K
•MB-86 AERO: okna: od 0,57 W/(m2K), drzwi: od 1,22 W/(m2K)

•Odporność na obciążenie wiatrem:
•okna: klasa C5, drzwi: klasa C1/B1, PN-EN 12210:2001


▲

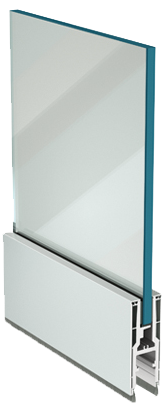

MB-EXPO system stałych i otwieranych ścian działowych z profilami zaciskowymi

System stałych i mobilnych ścian działowych MB-EXPO służy do wykonywania wewnętrznych przegród, których cechą charakterystyczną jest to, że elementem nośnym konstrukcji jest szyba hartowana mocowana w profilach zaciskowych. Z jego elementów można wykonać ścianki stałe, całoszklane drzwi rozwierane i wahadłowe oraz segmenty drzwi parkowanych - harmonijkowych i składanych. Tego typu konstrukcje najczęściej są spotykane w centrach handlowych i biurowcach.

System MB-EXPO pozwala wykonywać zabudowę o maksymalnej wysokości do ok. 4 m, maksymalna szerokość skrzydeł drzwi wynosi 1,4 m. Występują w nim dwie grupy profili o różnych wysokościach (licząc od poziomu posadzki): niskie - 36 mm i wysokie - 100 mm. Głębokość konstrukcyjna kształtowników wynosi 33 mm dla profili niskich i 35 mm dla profili wysokich, istnieje jednak możliwość ujednolicenia jej poprzez zastosowanie szerszych profili dekoracyjnych.

W systemie tym można stosować szkło hartowane o grubościach: 8, 10 i 12 mm. Uszczelki przyszybowe są niewidoczne w widoku z obu stron zabudowy. Wysokość profili oraz głębokość zabudowy można zwiększyć stosując wydłużone lub poszerzone profile dekoracyjne. Zastosowanie systemu MB-EXPO daje możliwość łatwej zmiany funkcjonalności pomieszczeń i podziału powierzchni wnętrz, mamy także możliwość różnego wykończenia powierzchni aluminiowych profili dekoracyjnych z obu stron zabudowy (tzw. dwukolor) oraz stosowania listew nierdzewnych. Dla profili o wysokości 100 mm istnieje możliwość zastosowania dolnego uszczelnienia szczotkowego w celu podwyższenia szczelności skrzydła. Istotną zaletą tego systemu jest jego uniwersalność i możliwość montażu okuć wielu firm.


▲

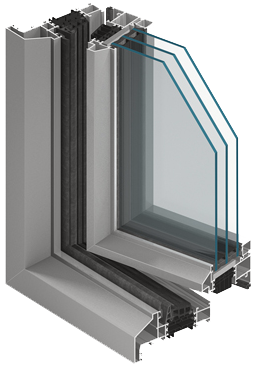

MB-FERROLINE - system okien o wąskich profilach

System okien z przegrodą termiczną MB-FERROLINE to rozwiązanie doskonale nadające się do renowacji zabytkowych budynków, z zachowaniem odpowiedniego wyglądu okien, które mogą imitować ślusarkę stalową i jednocześnie zapewnić przy tym uzyskanie bardzo dobrych parametrów technicznych konstrukcji. Można w nim wykonywać różnego typu okna otwierane do wewnątrz (rozwierane, uchylne, rozwierano-uchylne), okna otwierane na zewnątrz (rozwierane lub wychylne) oraz okna stałe, które poza doskonałą izolacją termiczną cechuje również bardzo dobra izolacja akustyczna, szczelność na wodę i powietrze oraz wysoka wytrzymałość.

Do dyspozycji jest kilka rodzajów wyglądu zewnętrznego kształtowników. Dostępne w systemie ościeżnice renowacyjne pozwalają na montaż nowej stolarki bez konieczności demontażu starych ościeżnic, a więc bez ryzyka ewentualnego uszkodzenia muru wokół okien. Widoczna szerokość profili aluminiowych jest tak dostosowana, że nie powoduje dużych różnic w wyglądzie zewnętrznym pomiędzy starymi a nowymi oknami. Bazując na sprawdzonych rozwiązaniach i posiadając całą gamę nowych profili o odpowiednich kształtach mamy w systemie MB-FERROLINE możliwość wykonania konstrukcji o wyglądzie idealnie dopasowanym do charakteru budynku.

Funkcjonalność i estetyka:
• klasyczny wygląd okien
• wysoki stopień ochrony cieplnej konstrukcji wynikający z zastosowania rozwiązań technicznych systemu MB-86, dostępne 2 wersje izolacyjności termicznej profili: ST oraz SI
• wysoka szczelność na przenikanie wody i infiltrację powietrza
• szeroki zakres szklenia do 61,5 mm
• możliwość wykonania konstrukcji antywłamaniowych do klasy RC2
• zastosowanie typowych rowków okuciowych typu „Euro” pozwala na montaż większości dostępnych okuć renomowanych firm
