PONZIO PE 78EI

System o trzykomorowej konstrukcji przeznaczony do wykonywania wewnętrznych i zewnętrznych przegród przeciwpożarowych. Profile wypełnione są specjalnymi wkładami ogniochronnymi zapewniając odporność ogniową: EI15, EI30, EI45, EI60, EI90, EI120. PE 78EI pozwala na wykonywanie jedno i dwuskrzydłowych drzwi otwieranych na zewnątrz i do wewnątrz o różnych rozwiązaniach progowych. W systemie zastosowano przekładki termiczne o szerokości 35 mm, dzięki temu zapewniającymi bardzo dobrą izolację termiczną. Głębokość konstrukcyjna kształtowników dla ościeżnic i skrzydeł wynosi 78 mm (dla ościeżnic EI120 - 89 mm). System zapewnia również prosty montaż akcesoriów, co znacznie przyspiesza tworzenie konstrukcji. Dzięki trzykomorowej budowie i dodatkowym elementom wzmacniającym, system pozwala na wykonywanie konstrukcji o dużych gabarytach.

Charakterystyka
• ścisłe powiązanie z innymi systemami rodziny Ponzio;
• zlicowane skrzydła drzwi
• wiele wariantów wykonania skrzydeł drzwiowych
• możliwość wykonania konstrukcji dymoszczelnych
• możliwość wykonania konstrukcji łukowych
• dwa typy wkładów ogniochronnych: wkłady gipsowe oraz wkłady glinokrzemianowe
• zastosowanie wypełnień o grubości 8-54 mm (58 - 65 mm dla EI120)

Kształtowniki aluminiowe
EN AW-6060 gem. PN-EN 573-3, Stand T66 gem. PN-EN 515 Al Mg Si 0,5 F22 gem. DIN 1725 T1, DIN 17615 T1
Wypełnienia
szyby pojedyncze o właściwościach ogniochronnych, szyby zespolone spełniające wymagania PN-EN 1279-1, PN-EN 1279-5. Jako wypełnienia nieprzezroczyste powinny być stosowane elementy warstwowe wymienione w aprobacie technicznej.
Sposoby wykończenia powierzchni
malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, brązowy - spełniające wymogi Qualanod; lakierowanie na „kolor” drewna
Uszczelki
z kauczuku syntetycznego EPDM, spełniającej wymagania PN EN 12365-1 wykonawczej wg ISO 3302-01, E2-01, E2
Okucia
Fapim, Savio, Iseo, Cisa, ECO Schulte, KFV, DrHahn, Geze, Nemef, Nova Feb, ASSA ABLOY, BKS, Dorma, Wilka
Dymoszczelność
klasa Sa i Sm wg PN-EN 13501-2
Izolacyjność akustyczna
z szybą pojedynczą Swissflam o grubości 17 mm, o właściwościach ogniochronnych: wg wskaźnika RA1 - 35 dB RA2 - 30 dB RW - 37 dB
Dopuszczenia i świadectwa jakości
APROBATA TECHNICZNA ITB AT-15-7540/2013 "DRZWI PRZECIWPOŻAROWE ORAZ ZESTAW WYROBÓW DO WYKONYWANIA PRZECIWPOŻAROWYCH ŚCIAN WEWNĘTRZNYCH I ZEWNĘTRZNYCH SYSTEMU PONZIO PE 78EI Z KSZTAŁTOWNIKÓW ALUMINIOWYCH Z PRZEKŁADKĄ TERMICZNĄ" Klasyfikacja ogniowa: EI 15, EW30, EI 30, EI 45, EI 60, EI90, EI 120

MB-60E EI - Przegrody PPŻ z drzwiami

System MB-60E EI służy do wykonywania wewnętrznych lub zewnętrznych drzwi przeciwpożarowych jedno i dwuskrzydłowych. System ten umożliwia także wykonanie tzw. okien technicznych oraz przeciwpożarowych ścian działowych. Konstrukcje wykonane na bazie systemu MB-60E EI charakteryzują się klasą odporności ogniowej EI15 lub EI30 według normy PN-EN 13501-2+A1:2010. System jest sklasyfikowany jako nierozprzestrzeniający ognia (NRO).

Rozwiązanie oparte jest o profile aluminiowe z przekładką termiczną systemu MB-60E, głębokość konstrukcyjna kształtowników wynosi 60 mm. Odporność ogniowa konstrukcji zapewniona jest przez elementy izolacji ogniowej, które zamontowane są w wewnętrznych komorach profili. Konstrukcje dodatkowo są wyposażone w taśmy pęczniejące, które w przypadku wystąpienia pożaru są dla niego barierą nie do przejścia.

System umożliwia zastosowanie wszystkich typowych szyb ognioodpornych klas EI15 i EI30 o grubości od 5 do 41 mm. W odróżnieniu od pozostałych systemów ognioodpornych, w MB-60 E EI szyba mocowana jest za pomocą listew przyszybowych od strony wewnętrznej. Zastosowane specjalne stalowe akcesoria zabezpieczają szkło przed wypadnięciem w trakcie pożaru.

System MB-60E EI umożliwia wykonywanie drzwi o maksymalnych wymiarach skrzydeł: S do 1,4 m; H do 2,475 m. Szerokość drzwi dwuskrzydłowych może wynieść 2,58 m. Rozwiązanie to dzięki swoim możliwościom konstrukcyjnym oraz kompatybilności z innymi systemami serii MB stanowi w wielu przypadkach propozycję bardzo atrakcyjną w tej klasie produktów zapewniających ochronę przeciwpożarową.


MB-78EI - Przegrody PPŻ z drzwiami

System MB-78 EI służy do wykonywania wewnętrznych lub zewnętrznych przegród przeciwpożarowych z drzwiami jedno- i dwuskrzydłowymi o klasie odporności ogniowej EI 15, EI 30, EI 45, EI 60 lub EI 90, według normy PN-EN 13501-2:2010. Liczne badania i obliczenia dowiodły także, że wykonane z tego systemu wyroby posiadają bardzo dobrą izolacyjność termiczną (Uf od 1,60 W/m2K) i akustyczną (do 40 dB). Z uwagi na swoje właściwości, zoptymalizowanie technologii i kosztów produkcji, kompatybilność z innymi systemami okienno-drzwiowymi ALUPROF oraz konsekwentny rozwój techniczny jest on w swojej klasie produktem bardzo popularnym i stosowanym na rynku budowlanym w szerokim zakresie.

Konstrukcja systemu MB-78EI oparta jest o izolowane termicznie profile aluminiowe, których głębokość wynosi 78 mm. Charakteryzują się one niską wartością współczynnika przenikania ciepła dzięki zastosowaniu w ich budowie m.in. specjalnych profilowanych przekładek termicznych o szerokości 34 mm. Odporność konstrukcji na wysoką temperaturę zapewniają specjalne elementy izolacji ogniowej GKF lub CI wprowadzone w komory wewnętrzne profili i w przestrzenie izolacyjne między profilami oraz stalowe akcesoria i łączniki.

Grubość wypełnień w systemie MB-78EI wynosi od 6 do 49 mm. Wypełnienia mogą stanowić wszystkie typowe szyby ognioodporne, a także warstwowe elementy nieprzezierne złożone z blachy i odpowiednich płyt zapewniających wymaganą ochronę przeciwpożarową. W ramach tego systemu można też uzyskać konstrukcje dymoszczelne.

Dostępne w systemie połączenia kątowe ścianek, możliwość gięcia profili i budowy konstrukcji łukowych, a także stosowanie przewiązek skośnych oraz ozdobnych szprosów naklejanych na szkle są cechami, które mają wpływ na kształty i estetykę zabudowy.

Zakres dopuszczalnych gabarytów konstrukcji obejmuje przegrody stałe o wysokości do 4 m oraz drzwi przymykowe o wymiarach skrzydła do 1,4 x 2,5 m. Drzwi systemu MB-78EI mogą być montowane zarówno indywidualnie, w ramach większych konstrukcji przeszklonych ścianek, jak i w fasadach przeciwpożarowych systemów MB-SR50EI oraz MB-SR50N EI. Duże możliwości konstrukcyjne, swoboda doboru różnych zawiasów, zamków, samozamykaczy i innych okuć oraz zoptymalizowana technologia produkcji to nie jedyne zalety tego systemu. Pozwala on także na wykonywanie automatycznie przesuwanych drzwi MB-78EI DPA o klasie odporności ogniowej EI15 lub EI30, jest również podstawą konstrukcji ścianek bezszprosowych MB-78EI, ścianek MB-118EI, umożliwiających uzyskanie odporności ogniowej w klasie EI120.

System MB-78EI jest objęty aprobatą techniczną ITB nr AT-15-6006/2012 oraz brytyjskim certyfikatem CERTIFIRE nr CF 5138

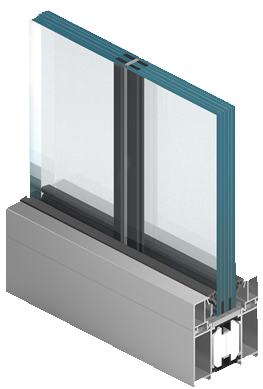

MB-78EI Ścianki PPŻ bezszprosowe

W ofercie Aluprof dostępne jest rozwiązanie przeziernych ścian przeciwpożarowych na bazie systemu MB-78EI, tzw. ścianek bezszprosowych. Pozwala ono na budowę przegród wewnętrznych bez widocznych pionowych profili oddzielających poszczególne moduły ścianki, z zachowaniem jej pełnej odporności ogniowej. Szczelina pomiędzy taflami szkła ma tylko 4 mm i jest wypełniona ogniochronnym materiałem pęczniejącym oraz niepalnym silikonem. Silikon dostępny jest w trzech wariantach kolorystycznych (czarny, szary lub biały). Wykonane z w ten sposób przegrody przeciwpożarowe mogą osiągać wysokość 3,6 m a szerokość modułów może w nich dochodzić nawet do 1,5 m. Badania ogniowe przeprowadzone w Instytucie Techniki Budowlanej (ITB) obejmowały model przegrody z tzw. swobodną krawędzią, dzięki czemu nie ma ograniczenia maksymalnej długości tego typu ścianek.

System ścianek bezszprosowych MB-78EI pozwala na swobodne projektowanie i konstruowanie bardzo dużych powierzchni wewnętrznych ścian działowych. Dzięki przezroczystym modułom, konstrukcje wykonane z tego systemu pozwalają na optyczne powiększenie wnętrza budynku. Jednocześnie system zapewnia bezpieczeństwo pozwalając na organizację w budynkach stref pożarowych oraz gwarantując odpowiednie warunki do ewakuacji osób.

Zalety:
• rozwiązanie zostało opracowane i przebadane w ITB w dwóch klasach ognioodporności: EI30 i EI60
• szerokość szczeliny między modułami wynosi tylko 4 mm
• maksymalna wysokość ścianek wynosi 3,6 m
• maksymalna szerokość pojedynczego modułu wynosi 1,5 m
• nie ma ograniczenia odnośnie maksymalnej długości ścianki
• konstrukcje zostały przebadane z szybami hartowanymi, które są znacznie wytrzymalsze i odporniejsze na uderzenia niż szyby niehartowane

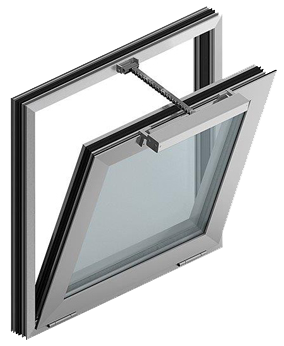

MB-70 System okienno drzwiowy

MB-70 jest nowoczesnym systemem aluminiowym, służącym do wykonywania wymagających izolacji termicznej i akustycznej elementów architektonicznej zabudowy zewnętrznej, np.: różnych typów okien, drzwi, wiatrołapów, witryn, konstrukcji przestrzennych.

Profile systemu mają budowę trójkomorową. Głębokość konstrukcyjna kształtowników okna wynosi: 70 mm (ościeżnica), 79 mm (skrzydło), a drzwi odpowiednio: 70 mm i 70 mm. Takie przyjęte głębokości kształtowników skrzydła i ościeżnicy dają efekt jednej płaszczyzny od strony zewnętrznej po zamknięciu - w przypadku okna i efekt zlicowanych powierzchni skrzydeł i ościeżnicy - w przypadku drzwi. Kształt profili pozwala uzyskać smukłe i wytrzymałe konstrukcje okien i drzwi.

System MB-70 charakteryzuje się rewelacyjnie niską wartością współczynnika przenikania ciepła U dzięki zastosowaniu specjalnych przekładek termicznych i uszczelek. Ma to duże znaczenie w dobie rosnących wymagań w zakresie gospodarowania energią i ochrony środowiska. Współczynnik Uf dla konstrukcji systemu MB-70 w zależności użytych profili i akcesoriów wynosi od 1,5 do 2,39 W/m2K. W systemie zastosowano profilowane przekładki termiczne w kształcie omegi o szerokości 34 (okna) i 24 (drzwi) mm z poliamidu wzmocnionego włóknem szklanym. Oferowany kształt przekładek zwiększa sztywność profili w stosunku do przekładek płaskich oraz ułatwia odwodnienie kształtowników zapewniając tym samym właściwą izolację termiczną w każdych warunkach atmosferycznych. Przekładki termiczne stosowane w oknach posiadają dodatkowo uszczelnienie na styku kształtownika i przekładki oraz występy dzielące komorę pomiędzy kształtownikami aluminiowymi wewnętrznym i zewnętrznym na trzy części. Szczelność zapewniona jest dzięki stosowaniu specjalnych uszczelek z dwukomponentowego kauczuku syntetycznego EPDM: litego i komórkowego, który gwarantuje odporność na starzenie podczas wieloletniej eksploatacji oraz bardzo dobrą izolacyjność termiczną. MB-70 jest pierwszym systemem, w którym do wykonania uszczelki centralnej wykorzystano ten rodzaj materiału.
System pozwala na stosowanie zestawów szybowych grubości od 21 mm do 57 mm w skrzydłach okien oraz od 12 mm do 48 mm w oknach stałych i skrzydłach drzwi. Tak szeroki zakres grubości wypełnień gwarantuje możliwość stosowania wszystkich typowych i niestandardowych szyb.
Duży wybór kolorów w palecie standardowej umożliwia zaspokojenie potrzeb najbardziej wymagających klientów. Powłoki kolorystyczne wykonywane są metodą lakierowania proszkowego lub anodowania.
System MB-70 jest podstawą rozwiązań o podwyższonej izolacyjności termicznej: MB-70 HI, MB-70US HI oraz fasady zimno-ciepłej na bazie okien MB-70CW HI.
