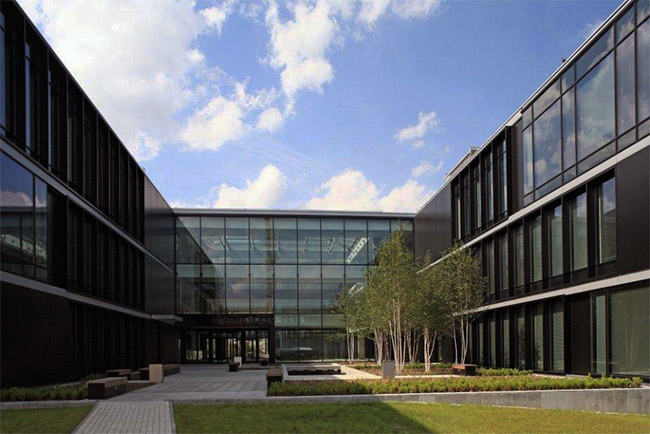

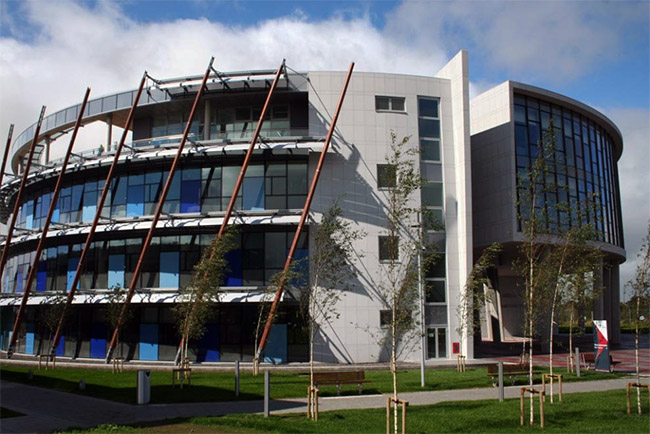

Systemy fasadowe służą konstruowaniu przeszklonych elewacji budynków takich jak: banki, hotele, urzędy, biurowce, salony samochodowe, hale sportowe itp. Używane są także do wykonywania wielu konstrukcji przestrzennych i przeszkleń dachowych, których zadaniem jest odpowiednie doświetlenie wnętrz budynków i stworzenie w nich odpowiedniego klimatu i komfortu dla użytkowników. Stanowią doskonałe narzędzie kształtowania współczesnej architektury i realizacji śmiałych wizji projektantów. Największą popularnością cieszą się w tej grupie systemy słupowo-ryglowe, oferta rozwiązań fasadowych ALUPROF obejmuje także całą gamę produktów o różnorodnej budowie i wyglądzie zewnętrznym, w tym także szereg rozwiązań indywidualnych.

Spośród fasad słupowo-ryglowych najbardziej zaawansowaną technologicznie konstrukcją firmy jest system MB-TT50. Zostało w nim zastosowane całkiem nowe podejście do kwestii budowy profili i akcesoriów odpowiadających za szczelność i izolacyjność termiczną oraz do technologii montażu fasady. Dzięki temu oferujemy produkt charakteryzujący jednymi z najwyższych parametrów technicznych wśród aluminiowych systemów fasadowych dostępnych na rynku, idealnie odpowiadający potrzebom budownictwa energooszczędnego i pasywnego.

Istotne miejsce w ofercie systemów fasadowych ALUPROF zajmuje ściana słupowo-ryglowa MB-SR50N. Posiada ona wersje o podwyższonej izolacyjności termicznej: MB-SR50N HI oraz MB-SR50N HI+, a także odmiany pozwalające na wykonywanie konstrukcji o różnym wyglądzie, takie jak tzw. pionowa lub pozioma linia lub fasada „półstrukturalna” MB-SR50N EFEKT. W zakresie elementów otwieranych system MB-SR50N jest podstawą takich konstrukcji, jak okna odchylno-wysuwne MB-SR50N OW, okna zintegrowane z fasadą MB-SR50N IW, a także bardzo estetyczne i funkcjonalne okna połaciowe (dachowe) MB-SR50N RW. System słupowo-ryglowy MB-SR50N jest także bazą do fasad przeciwpożarowych MB-SR50N EI oraz przeszklonych dachów. Oparte na nim konstrukcje dachowe podobnie jak fasady mogą być opcjonalnie wykonane w wersji ognioodpornej.

Oferta fasad ALUPROF zawiera również systemy szklenia strukturalnego: MB-SG50 i semistrukturalnego MB-SG50 SEMI, służące do budowy fasad dodających budynkom prestiżu i reprezentacyjnego charakteru.

Uzupełnieniem systemów fasadowych jest ściana wentylowana EXTRABOND, której zewnętrzną powłokę stanowią okładziny elewacyjne. Zapewnia ona uzyskanie wysokiej estetyki oraz bardzo dobrej izolacyjności termicznej zabudowy. Osobną grupę w systemach fasadowych stanowią ściany elementowe, takie jak MB-SE75 oraz indywidualne rozwiązania obiektowe, czyli systemy opracowywane według ściśle określonych kryteriów we współpracy z projektantami budynków. Systemy te z założenia mają spełniać nietypowe, specyficzne dla danego projektu wymagania co do estetyki i parametrów technicznych.


MB-TT50

System fasadowy słupowo-ryglowy pozwalający na wykonywanie ścian osłonowych lub wypełniających, dachów oraz konstrukcji przestrzennych. Zostało w nim zastosowane nowe podejście do konstrukcji profili aluminiowych i akcesoriów odpowiadających za szczelność i izolację termiczną połączeń. Dzięki temu fasada zapewnia wysoki poziom ochrony budynku przed utratą energii cieplnej. System MB-TT50 daje szerokie możliwości kształtowania zabudowy, jest też przewidziany jako podstawa rozwiązań przeciwpożarowych i antywłamaniowych.

Eigenschaften und Vorteile:

• kształty profili zgodnie z aktualnymi trendami w architekturze umożliwiają zlicowanie profili słupów i rygli od strony wewnętrznej fasady
• szereg połączeń kątowych daje swobodę w projektowaniu konstrukcji przestrzennych
• zespół dopasowanych do siebie izolatorów stanowi doskonałą ochronę przed utratą energii cieplnej przez konstrukcję, a ich specjalny kształt ułatwia prefabrykację fasady
• zespół uszczelek oraz 3-poziomowy kaskadowy system odwodnienia i odpowietrzenia są gwarancją prawidłowego funkcjonowania fasady nawet w najbardziej niekorzystnych warunkach atmosferycznych
• szeroki zakres szklenia oraz wysoka nośność połączenia słup-rygiel umożliwiają stosowanie wielu rodzajów szyb i montaż dużych, ciężkich zestawów
• duży wybór elementów otwieranych w fasadzie: różnego typu okna i drzwi w tym okna połaciowe MB-SR50N RW i MB-RW

System MB-TT50 posiada certyfikat Instytutu PHI Darmstadt w najwyższej klasie A+, co jest potwierdzeniem, że wykonane w nim konstrukcje mogą być wykorzystywane przy budowie obiektów pasywnych.

Parametry techniczne systemu:

Przepuszczalność powietrza:: klasa AE (1350Pa), EN 12153:2004; EN 12152:2004
Wodoszczelność: klasa RE 1800Pa, EN 12155:2004; EN 12154:2004
Odporność na obciążenie wiatrem: 2700PA, EN 12179:2004, EN 13116:2004
Badanie bezpieczeństwa: 4050 Pa EN 12179:2004, EN 13116:2004
Odporność na uderzenie: klasa I5/E5, EN 13049:2004, EN 14019:2006
Izolacyjność termiczna (Uf): od 0,5 W/m2K

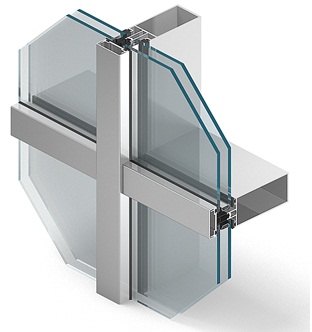

MB-SR50N

System przeznaczony jest do konstruowania i wykonywania lekkich ścian osłonowych - płaskich typu zawieszanego i wypełniającego oraz dachów, świetlików i innych konstrukcji. Rozwiązanie to jest modyfikacją bardzo popularnego systemu fasady MB-SR50, wychodzącą naprzeciw aktualnym trendom panującym w architekturze.

Kształt słupów i rygli pozwala budować estetyczne fasady z widocznymi wąskimi liniami podziału, zapewniając jednocześnie trwałość i wytrzymałość konstrukcji. Charakterystyczne dla systemu MB-SR50 zaokrąglenie kształtowników o promieniu 2,5 mm w systemie MB-SR50N zostało zastąpione tzw. ostrą krawędzią. Zabieg ten zasadniczo wpływa na estetykę konstrukcji - zastosowane kształty profili umożliwiają taki dobór profili słupów i rygli, który daje efekt zlicowania powierzchni słupów i rygli od strony wewnętrznej fasady. Dzięki temu zabudowa przeszklenia może stanowić jednolitą w widoku kratownicę. Ułatwia to jednocześnie estetyczne i dokładne połączenia z innymi elementami zabudowy: ściankami wewnętrznymi i podwieszanymi sufitami.

Cechy charakterystyczne systemu MB-SR50N to także duży zakres profili słupów (od 65 mm do 325 mm) i rygli (od 5 mm do 189,5 mm) oraz nowoczesne rozwiązania akcesoriów i łączników. Pozwalają one na uzyskanie zwiększonych zakresów przenoszonych obciążeń – wypełnienie modułu stałego fasady może mieć ciężar do 450 kg. System MB-SR50N daje znaczną swobodę w projektowaniu punktów mocowania fasady, szeroki zakres szklenia umożliwia także stosowanie szkła wielkogabarytowego oraz szyb zespolonych dwukomorowych.

Zastosowanie ciągłej przekładki termicznej wykonanej z izolującego materiału HPVC oraz profilowanych uszczelek przyszybowych z EPDM pozwala na uzyskanie odpowiedniej klasy izolacyjności cieplnej i ogranicza do minimum zjawisko wykraplania się pary wodnej na elementach aluminiowych.

Odmianą estetyczną systemu MB-SR50N podobnie jak we wcześniej znanych fasadach słupowo-ryglowych są wersje: PL (tzw. pozioma i pionowa linia, gdzie podkreślone są podziały - poziome lub pionowe) oraz fasada półstrukturalna typu EFEKT. Na szczególna uwagę zasługuje wersja o podwyższonej izolacyjności termicznej MB-SR50N HI, w której zastosowano specjalne dwukomponentowe izolatory.

System MB-SR50N daje możliwość wbudowania w fasadę różnych rodzajów okien i drzwi, w tym także okien dedykowanych do fasad: okna odchylnego i okna dachowego. Szczególnie efektowne jest stosowanie w nim okien zintegrowanych w fasadzie, bazujących na rozwiązaniu MB-SR50 IW.

Pasy nadprożowo-podokienne fasady dzięki warstwowej budowie z zastosowaniem niepalnych materiałów takich jak wełna mineralna i płyty gipsowo-kartonowe, mogą podobnie, jak w pozostałych systemach fasadowych Aluprof uzyskać klasyfikację ogniową w zależności od budowy EI30 i EI60.

Do wykonywania ściany łamanej w przekroju poziomym i pionowym przewidziano specjalne profile nakładkowe oraz odpowiednio ukształtowane listwy dociskowe i maskujące, co powoduje, że nie występują ograniczenia w kształtowaniu bryły przestrzennej budynku oraz eliminuje się konieczność stosowania specjalnych słupów kątowych.

Dokumentem odniesienia do deklarowania zgodności dla fasad pionowych opartych na systemie MB-SR50N jest Zharmonizowana Norma Europejska "PN-EN 13830 Ściany osłonowe – norma wyrobu"

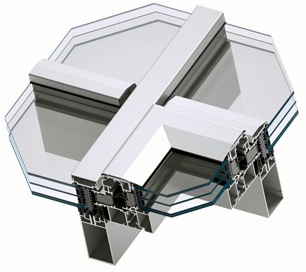

MB-RW system okna dachowego

W konstrukcji wielu dachów, niezależnie od ich charakteru okna pełnią ważną rolę, gdyż jest na nich oparta wentylacja istotnych części budynku. Często są one usytuowane wysoko, gdzie dostęp serwisowy wymaga zastosowania odpowiedniego sprzętu, dlatego muszą one być trwałe, szczelne i niezawodne przez długie lata eksploatacji. Szczególne cechy powinny posiadać okna usytuowane w przeszklonych połaciach dachowych. Oprócz funkcji otwierania powinny one w jak największym stopniu być dopasowane do reszty konstrukcji pod względem estetyki, możliwości szklenia oraz izolacyjności termicznej.

MB-RW to nowoczesny system będący odpowiedzią na coraz wyższe wymagania termiczne oraz użytkowe stawiane współczesnym konstrukcjom dachowym. Uzupełnia on ofertę energooszczędnych systemów aluminiowych Aluprof. Okna wykonane w tym systemie przeznaczone są do montażu w dachach opartych na słupowo-ryglowych systemach z grupy MB-SR50N oraz MB-TT50, o kącie nachylenia od 3° do 75° w stosunku do poziomu. Okna dachowe mogą mieć gabaryty w osiach krokwi / płatwi do 2,5 m i wagę do 200 kg.

Wysoka izolacyjność termiczna oraz szeroki zakres szklenia systemu MB-RW (od 32 do 51 mm) umożliwia realizowanie projektów, w których nacisk położony jest na wysoką efektywność energetyczną budynków. W tym celu wykorzystano odpowiednio ukształtowane materiały izolacyjne. Specjalnie zaprojektowana uszczelka przyszybowa oraz listwa maskująca pozwalają uzyskać ponadprzeciętne parametry szczelnościowe konstrukcji zapewniając jednocześnie sprawny i prosty montaż wypełnienia.

Możliwości techniczne w zakresie okuć to kolejna zaleta okien dachowych systemu MB-RW. Dla uproszczenia etapu fabrykacji opracowano w nim dedykowane zawiasy, które można montować na końcowym etapie wykonywania konstrukcji. W celu zwiększenia gabarytów okna profile mogą być opcjonalnie okuwane standardowymi okuciami obwiedniowymi, bez uszczerbku na szczelności całej konstrukcji. Możliwe jest również dzięki temu wykonanie okien otwieranych ręcznie za pomocą klamki. Jednocześnie system umożliwia montaż siłowników elektrycznych różnych producentów w szerokiej gamie konstrukcyjnej, okna MB-RW mogą zatem być elementami systemu grawitacyjnej wentylacji budynku.

Parametry techniczne:

Izolacyjność termiczna: współczynnik Uf od 1,8 W/(m2K)
Przepuszczalność powietrza klasa 4 (1350 Pa); EN 12207
Wodoszczelność – E1800; EN 12208
Odporność na obciążenia wiatrem – 2,4 kN/m2; EN 12210
Odporność na uderzenie – klasa 4; EN 1873

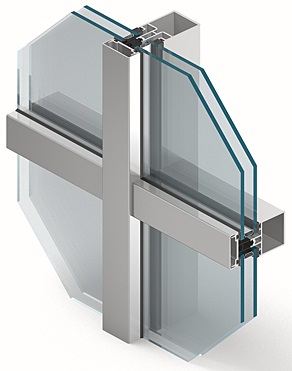

MB-SR50

Dzięki bogatej ofercie profili, architekci i projektanci mogą realizować nawet najbardziej śmiałe pomysły w zakresie konstrukcji aluminiowo-szklanych.

System przeznaczony jest do konstruowania i wykonywania lekkich ścian osłonowych - płaskich typu zawieszanego i wypełniającego oraz dachów, świetlików i innych konstrukcji Kształt słupów i rygli, pozwala budować estetyczne fasady z widocznymi wąskimi liniami podziału, zapewniając jednocześnie trwałość i wytrzymałość konstrukcji. Dodatkowo profile posiadają zaokrąglone zewnętrzne naroża dające tzw. efekt soft-line. Odmianą estetyczną fasady MB-SR50 jest tzw. pozioma i pionowa linia, gdzie podkreślone są podziały - poziome lub pionowe.

Zastosowanie ciągłej przekładki termicznej wykonanej z izolującego materiału HPVC oraz profilowanych uszczelek przyszybowych z EPDM pozwala na uzyskanie odpowiedniej klasy izolacyjności cieplnej i ogranicza do minimum zjawisko wykraplania się pary wodnej na elementach aluminiowych.

Dzięki warstwowej budowie pasa nadprożowo-podokiennego, w którym zastosowano niepalne materiały takie jak wełna mineralna i płyty gipsowo-kartonowe, uzyskano klasyfikację ogniową w zależności od budowy F0,25(EI15)NRO, F0,5(EI45)NRO.

Do wykonywania ściany łamanej w przekroju poziomym i pionowym przewidziano specjalne profile nakładkowe oraz odpowiednio ukształtowane listwy dociskowe i maskujące, co powoduje, że nie występują ograniczenia w kształtowaniu bryły przestrzennej budynku, oraz eliminuje się konieczność stosowania specjalnych słupów kątowych.

Dokumentem odniesienia do deklarowania zgodności dla fasad pionowych w systemie MB-SR50 jest Zharmonizowana Norma Europejska "PN-EN 13830 Ściany osłonowe – norma wyrobu", konstrukcje przeszklonych przekryć dachowych opartych na tym systemie objęte są natomiast Aprobatą Techniczną ITB nr AT-15-8158/2009.

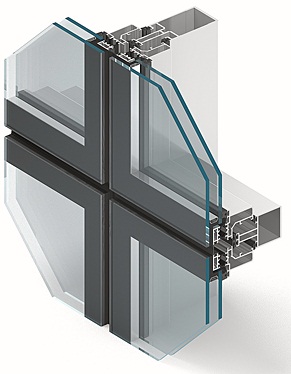

MB-SG50

System MB-SG50 daje możliwość konstruowania i wytwarzania lekkich ścian osłonowych typu zawieszanego i wypełniającego, dachów, świetlików i przeznaczony jest do stosowania w obiektach budownictwa ogólnego.

Konstrukcja nośna systemu MB-SG50 oparta jest o ruszt aluminiowy słupowo-ryglowy o szerokości profili 50mm. Rygle mocowane są do słupów w sposób nakładkowy, co umożliwia zastosowanie różnych sposobów montażu. Na uwagę zasługuje estetyka i lekkość konstrukcji: wypełnienia dzieli od siebie odległość 16 mm, widoczna szerokość profili od wewnątrz pomieszczenia wynosi tylko 85mm. Ze względu na podobną budowę słupów i rygli wygląd ściany, jaki uzyskujemy od strony pomieszczenia jest identyczny z systemem profili MB-SR50, co powoduje że obie ściany mogą być instalowane na obiekcie obok siebie. Ta kompatybilność przekłada się również w wykorzystywaniu identycznych lub zbliżonych akcesoriów do połączeń i montażu poszczególnych detali i wydatnie obniża koszty konstrukcji.

System daje możliwość mechanicznego zabezpieczenia szyb zewnętrznych w sposób ciągły oraz punktowy, w narożach zestawu zgodnie z indywidualnymi wymaganiami. Bardzo ważną cechą systemu MB-SG50 jest również mocowanie boczne ram aluminiowych, co umożliwia montaż paneli nieprzeziernych na mur pełny.

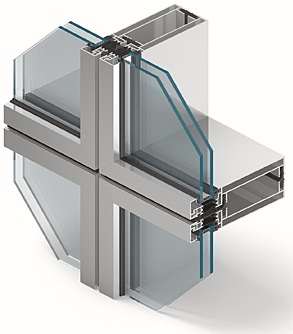

MB-SE75 - Fasada elementowa

Przeznaczeniem systemu elementowej ściany osłonowej MB-SE75 są indywidualne realizacje obiektowe, w których do podstawowych wymogów należy szybki montaż oraz eliminacja rusztowań zewnętrznych podczas budowy.

Konstrukcja fasady MB-SE75 składa się z segmentów mocowanych do konstrukcji nośnej budynku oraz łączonych pomiędzy sobą. Prefabrykacja elementów odbywa się w warsztacie produkcyjnym, co prowadzi do zdecydowanego podwyższenia jakości wyrobu finalnego. Z tak przyjętej koncepcji technicznej wynikają podstawowe zalety tego rozwiązania: montaż na budowie dzięki stosowaniu kompletnych oszklonych segmentów jest zdecydowanie szybszy, niż przy tradycyjnych fasadach słupowo-ryglowych, całkowite wyeliminowanie rusztowań zewnętrznych obniża także koszty prowadzenia budowy.

System fasady elementowej spełnia najwyższe wymagania techniczne i estetyczne. Zabudowa wykonana w tym systemie zarówno od strony zewnętrznej jak i wewnętrznej charakteryzuje się widoczną szerokością kształtowników 75 mm, z wąską, 9-milimetrową szczeliną dylatacyjną pomiędzy poszczególnymi segmentami.

W zależności od wymagań wytrzymałościowych system obejmuje szereg profili o głębokości 85-145 mm. Wypełnienia fasady MB-SE75 mogą mieć grubość w zakresie od 26-42 mm System ten charakteryzuje się bardzo dobrą ochronę cieplną budynku, współczynnik przenikania ciepła Uf dla słupów i rygli w zależności od ich funkcji i budowy mieści się w granicach od 1,56 do 2,83 [W/m2K]

Konstrukcja zapewnia wysoką odporność na infiltrację wody i powietrza, o czym świadczą osiągnięte w badaniach Instytutu Techniki Budowlanej parametry:
• przepuszczalność powietrza: Klasa AE1200 PN-EN 12152:2004
• wodoszczelność: Klasa RE1200 PN-EN 12154:2004
• odporność na obciążenie wiatrem:

•użytkowe 2400[Pa] PN-EN13116:2004
•bezpieczeństwa 3600[Pa] PN-EN13116:2004

• odporność na uderzenie: Klasa I5/E5 PN-EN14019:2004 Wstępne badanie typu ITT zostało przeprowadzone wg normy wyrobu PN-EN 13830:2005.

W fasadach systemu MB-SE75 można stosować różne elementy otwierane: okna i drzwi bazujące na systemie MB-70 lub MB-70HI, okna z ukrytym skrzydłem MB-70US, MB-70US HI lub w wersji MB-70SG a także „bezramowe” konstrukcje odchylane na zewnątrz, oparte na systemie strukturalnym MB-SG50.

Elastyczne współgranie poszczególnych elementów systemu pozwala na optymalne dopasowanie konstrukcji do specyficznych wymagań obiektowych.

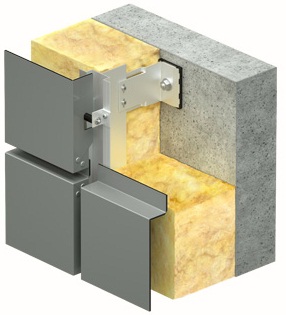

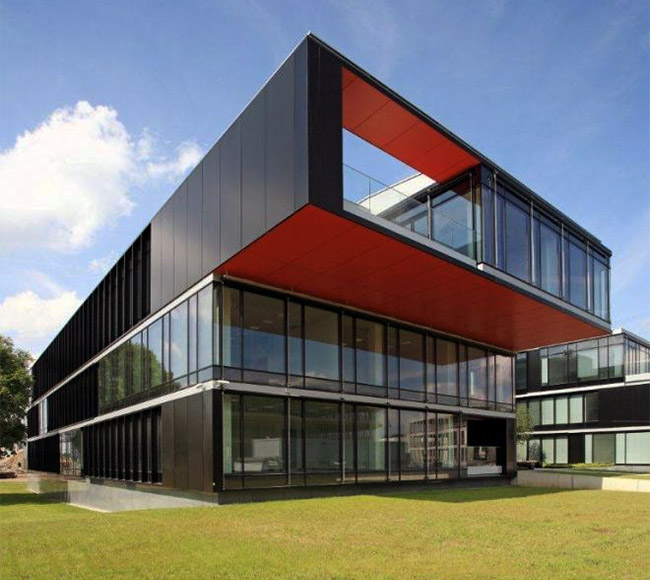

EXTRABOND system ściany wentylowej

System EXTRABOND zalicza się do grupy fasad wentylowanych typu rainscreen. Specjalnie zaprojektowany kształt profili oraz paneli umożliwia wyrównanie ciśnienia między zewnętrzną a wewnętrzną częścią ściany i tym samym neutralizuje siły, które powodują przenikanie wody za okładzinę elewacji. Fasada wentylowana EXTRABOND służy do wykonywania wewnętrznych i zewnętrznych okładzin elewacyjnych i doskonale nadaje się do zamontowania zarówno w nowym budynku jak i modernizowanym w celu nadania mu nowoczesnego i estetycznego wyglądu. System składa się z zewnętrznej obudowy ukształtowanej z aluminiowych lub włóknisto-cementowych paneli kompozytowych , aluminiowej konstrukcji oraz materiałów izolacyjnych.

Płyty EXTRABOND występują w bogatej gamie kolorystycznej. W ofercie firmy dostępne są płyty: EXTRABOND, które cechuje wysoka trwałość i odporność na warunki pogodowe oraz EXTRABOND FR, które dodatkowo charakteryzują się podwyższoną odpornością na działanie ognia - klasa reakcji na ogień B-s1, d0, materiał sklasyfikowany jako nierozprzestrzeniający ogień (NRO).

EXTRABOND - to idealne rozwiązanie dla wszystkich , poszukujących systemu łączącego parametry techniczne z wymaganiami estetycznymi.

• Funkcjonalność i estetyka paneli Extrabond:
• blachy panela wykonane z blachy o gr. 0,5 mm (stop AW-3005)
• wysoka odporność na warunki atmosferyczne, UV, korozję, ścieranie oraz graffiti
• duża trwałość dzięki zastosowaniu solidnych, lekkich i sztywnych materiałów – gwarancja na produkt 20 lat
• łatwy i szybki montaż oraz łatwość kształtowania
• bogata kolorystyka oraz wysoka estetyka wykonania paneli – całkowicie gładka powierzchnia
• niski współczynnik przenikania ciepła i hałasu
• produkt przyjazny dla środowiska naturalnego (produkt wykonany z nieszkodliwych materiałów, które w 100% nadają się do ponownego wykorzystania
• ognioodporność, dźwiękoszczelność oraz duża odporność na uderzenia

Grupę fasad wentylowanych EXTRABOND, w zależności od gabarytów paneli lub rodzaju okładziny, można podzielić na 3 typy:

• EXTRABOND Horizontal (EBH) typ fasady wentylowanej przewidziany dla aluminiowych płyt kompozytowych w układzie poziomym,
• EXTRABOND Vertical (EBV) - konstrukcja płyt w układzie pionowym, ,
• EXTRABOND T (EBT) - konstrukcja przystosowana do montażu płyt włóknisto-cementowych większości producentów.

Zalety systemu Extrabond:

• Możliwość demontażu wybranej kasety bez konieczności demontażu całości
• Możliwość regulacji szczeliny między kasetami w zakresie 10-20 mm
• Pionowy profil nośny Ω o bardzo dobrym stosunku waga / wytrzymałość = cena
• Uniwersalny profil Ω, który można stosować w systemie MB-EBV i MB-EBH dzięki wykorzystaniu specjalnego wspornika (adaptera)
• Wsporniki fasadowe tłoczone o dużej nośności pozwalające na zmniejszenie ilości kotew w przeliczeniu na 1 m2
• Podkładki termiczne redukujące niekorzystny wpływ mostków cieplnych.
• Wsporniki fasadowe z możliwością regulacji w pionie w zakresie ±12.5mm
• Powierzchnie kształtowników wykończone powłokami tlenkowymi anodowymi wg wymagań Qualanod lub powłokami poliestrowymi proszkowymi wg wymagań Qualicoat.
