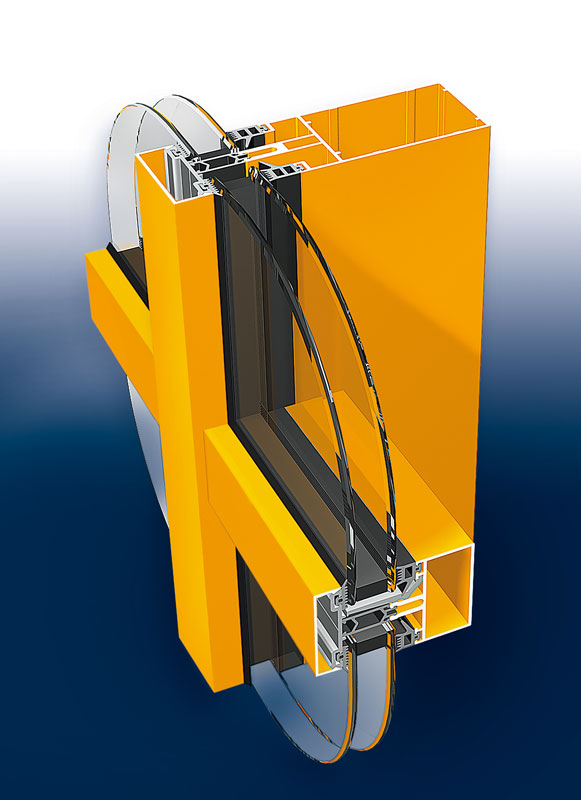

PONZIO PF 152

System konstrukcji słupowo-ryglowych przeznaczony do wykonywania ścian osłonowych, zadaszeń, świetlików, zakwalifikowany do grupy materiałowej RMG 1.0. Szerokość słupów i rygli wynosi 52 mm, listew dociskowych: 51 mm. Przy zastosowaniu specjalnie zaprojektowanego termika, możliwe jest wykonanie ściany osłonowej ze współczynnikiem przenikania ciepła na poziomie 1,75W/m2K. Rozwiązania techniczne umożliwiają konstruowanie ścian prostych lub po łuku, przechodzenie kątów zewnętrznych i wewnętrznych oraz adaptację na ogrody zimowe. System przewiduje rozwiązania z podkonstrukcją stalową i drewnianą. Charakterystyka - możliwość zastosowania rozwiązań dla pasa nadprożowo-podokiennego sklasyfikowanego jako EI60; - możliwość zastosowania różnego typu zewnętrznych elementów dekoracyjnych - możliwość wykonania wersji „poziomej” lub „pionowej” linii - zastosowania wypełnień o grubości 2-54 mm; - wykonania fasady w wersji "zimnej" - nieizolowanej termicznie; - gięcia profili Kształtowniki aluminiowe EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1 Izolacyjność termiczna Współczynnik przenikania ciepła Uf = 1,75 W/m2K Wypełnienia szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne Sposoby wykończenia powierzchni malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, "stare złoto", brązowy - spełniające wymogi Qualanod; lakierowanie na „kolor” drewna Uszczelki z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2 Akcesoria złączki narożne, wkręty, śruby, podkładki z aluminium, stali nierdzewnej lub ocynkowanej Okucia tylko renomowanych firm: Fapim, Geze, Security Style, itp. Dopuszczenia i świadectwa jakości Wstępne badania typu wg PN-EN 13830:2005

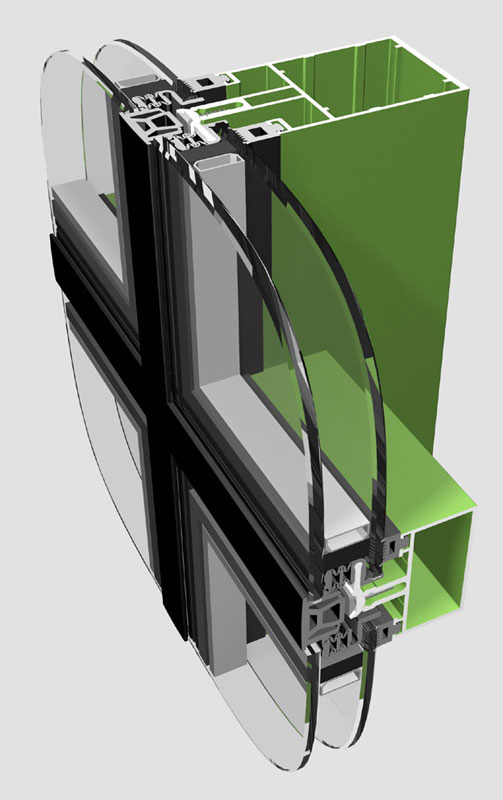

PONZIO PF 152 ESG

Ściana osłonowa bezramowa z systemem klejenia konstrukcyjnego. System przeznaczony jest do wykonywania lekkich ścian osłonowych i innych konstrukcji przestrzennych. Jako element nośny wykorzystuje konstrukcję słupowo-ryglową systemu Ponzio PF 152 i wchodzącą w jego skład szeroką gamę profili. Z zewnątrz Ponzio PF152 ESG tworzy jednolitą, gładką ścianę szkła podzieloną pionowymi i poziomymi liniami o szerokości 22 mm (przy zastosowaniu silikonu pogodowego) lub 26 mm (przy wyborze systemowej uszczelki maskującej). Charakterystyka - możliwość wykonania obok siebie okien wychylnych, otwieranych niezależnie; - zastosowania wypełnień o grubości: 26, 28 mm; - dwa sposoby wykończenia powierzchni ściany: silikonowanie lub specjalnie zaprojektowana uszczelka maskująca. Kształtowniki aluminiowe EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1 Izolacyjność termiczna współczynnik przenikania ciepła Uf = 1,70-1,95 W/m2K Wypełnienia szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne Sposoby wykończenia powierzchni malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, "stare złoto", brązowy - spełniające wymogi Qualanod; lakierowanie na „kolor” drewna Uszczelki z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2 Akcesoria złączki narożne, wkręty, śruby, podkładki z aluminium, stali nierdzewnej lub ocynkowanej Okucia tylko renomowanych firm: Fapim, Savio, Geze, Security Style, itp. Dopuszczenia i świadectwa jakości Wstępne badania typu wg PN-EN 13830:2005

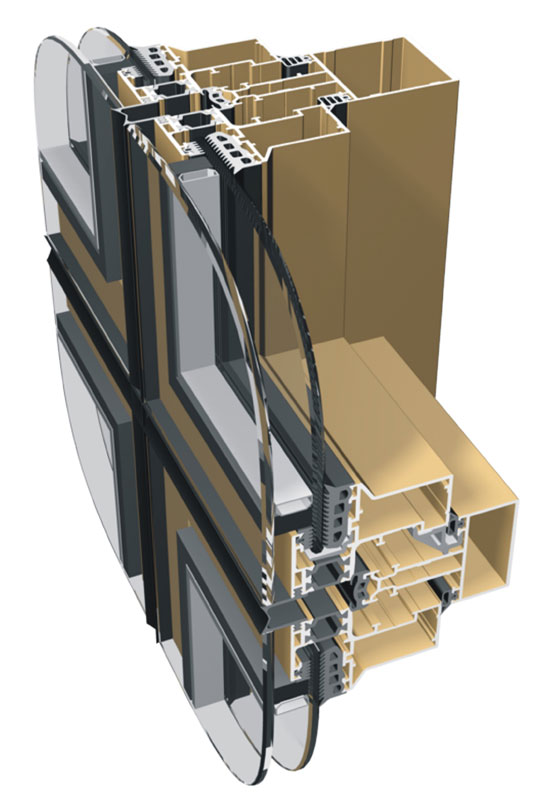

PONZIO NT 152 SG

System konstrukcji słupowo-ryglowych przeznaczony do budowy ścian strukturalnych, zakwalifikowany do grupy materiałowej RMG 1.0. Konstrukcja ściany oparta jest na słupach pełnych, połówkach i ryglach, których szerokość wynosi 52 mm. W systemie zastosowano kilka możliwości mocowania tafli szkła: klejenie strukturalne oraz chwytanie mechaniczne. Sposoby te pozwalają na indywidualne formowanie kształtu ściany osłonowej. Charakterystyka - możliwość zastosowania rozwiązań dla ściany osłonowej w konfiguracji pełnej sklasyfikowanej jako EI60; - możliwość wykonania obok siebie okien wychylnych, otwieranych niezależnie; - zastosowania wypełnień o grubości: 6, 26, 28 mm; Kształtowniki aluminiowe EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1 Izolacyjność termiczna Współczynnik przenikania ciepła Uf = 1,45-1,65 W/m2K Wypełnienia Szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne Sposoby wykończenia powierzchni Malowanie proszkowe farbami poliestrowymi spełniające wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, "stare złoto", brązowy - spełniające wymogi Qualanod; lakierowanie na „kolor” drewna Uszczelki z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2 Akcesoria złączki narożne, wkrety, śruby, podkładki z aluminium, stali nierdzewnej lub ocynkowanej Okucia tylko renomowanych firm: Fapim, Savio, Geze, Security Style, itp. Dopuszczenia i świadectwa jakości Europejska Aprobata Techniczna ETA -08/0288 "Zestaw wyrobów do wykonywania ścian osłonowych z oszkleniem ze spoiwem konstrukcyjnym". Badania odporności ogniowej ściany osłonowej w tzw. konfiguracji pełnej (pas międzykondygnacyjny i przeszklenia przezierne) - w klasie EI 60 - od strony wewnętrznej

PONZIO PF 152 HI

System ścian osłonowych słupowo-ryglowych PF 152 o podwyższonej izolacyjności termicznej najczęściej stosowany w budownictwie energooszczędnym. Dzięki specjalnej konstrukcji elementu termicznego zbudowanego z taśm tworzywowych pokrytych powłokami niskoemisyjnymi, ramowy współczynnik przenikania ciepła dla profili Uf osiąga wartość od 0,6 W/m2K (przy zastosowaniu 5 taśm i dla wypełnienia o grubości 56 mm) do 0,97 W/m2K (przy zastosowaniu 3 taśm i dla wypełnienia o grubości 28 mm), co plasuje system w ścisłej czołówce produktów tego typu na rynku. Kształtowniki aluminiowe EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1 Wypełnienia Szyby pojedyncze lub zespolone z każdym rodzajem szkła lub panele nieprzezierne Sposoby wykończenia powierzchni Malowanie proszkowe farbami poliestrowymi spełniajšce wymogi Qualicoat, do wyboru kolory z palety RAL; anodowanie w kolorach: naturalne aluminium, oliwka, szampański, złoty, "stare złoto", bršzowy - spełniajšce wymogi Qualanod; lakierowanie na „kolor” drewna Uszczelki z kauczuku syntetycznego EPDM wg normy 7863 i normy wykonawczej wg ISO 3302-01, E2 Akcesoria złączki narożne, wkręty, śruby, podkładki z aluminium, stali nierdzewnej lub ocynkowanej Dopuszczenia i świadectwa jakości Wstępne badania typu wg PN-EN 13830:2005

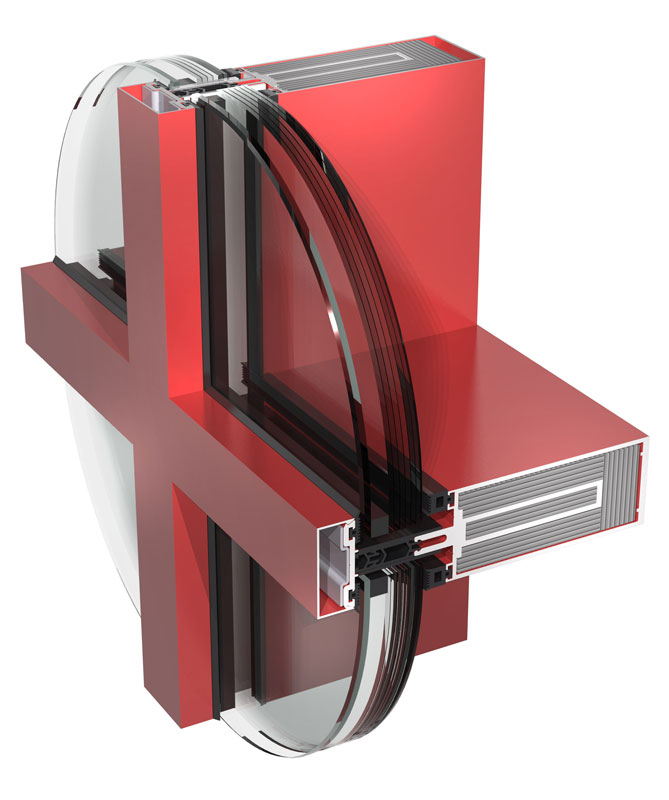

PONZIO PF 152 EI

System ścian osłonowych słupowo-ryglowych PF 152 o odporności ogniowej. System otrzymał klasyfikację w zakresie odporności ogniowej ścian osłonowych w pełnej konfiguracji. Po przeprowadzeniu badań przy nagrzewaniu od strony wewnętrznej i zewnętrznej, został zakwalifikowany do klasy EI 60 oraz EI 30. W systemie można wykonywać przeciwpożarowe ściany osłonowe z pasami międzykondygnacyjnymi przeszklonymi i nieprzeziernymi. Jako wypełnienia przezroczyste mogą być stosowane szyby ogniochronne klasy EI 30 lub EI 60 (pojedyncze lub w zespoleniu) większości producentów dostępnych na rynku. Wewnętrzne aluminiowe kształtowniki wzmacniające z wkładami ogniochronnymi wraz ze specjalnymi złączkami rygiel-słup zapewniają nośność konstrukcji w warunkach pożaru. Taśmy pęczniejące chronią przekładki termiczne oraz uszczelniają połączenia pomiędzy konstrukcją a szybami, lub innymi wypełnieniami nieprzezroczystymi, tworząc element o odporności i izolacyjności ogniowej. Istnieje możliwość wykonania konstrukcji fasadowej z drzwiami o odporności ogniowej, zarówno jedno jak i dwuskrzydłowymi. Dopuszczenia 1561/10/RO3NP "Klasyfikacja w zakresie odporności ogniowej ścian osłonowych systemu Ponzio PF 152 w konfiguracji pełnej i częściowej firmy Ponzio Polska Sp .z o.o."

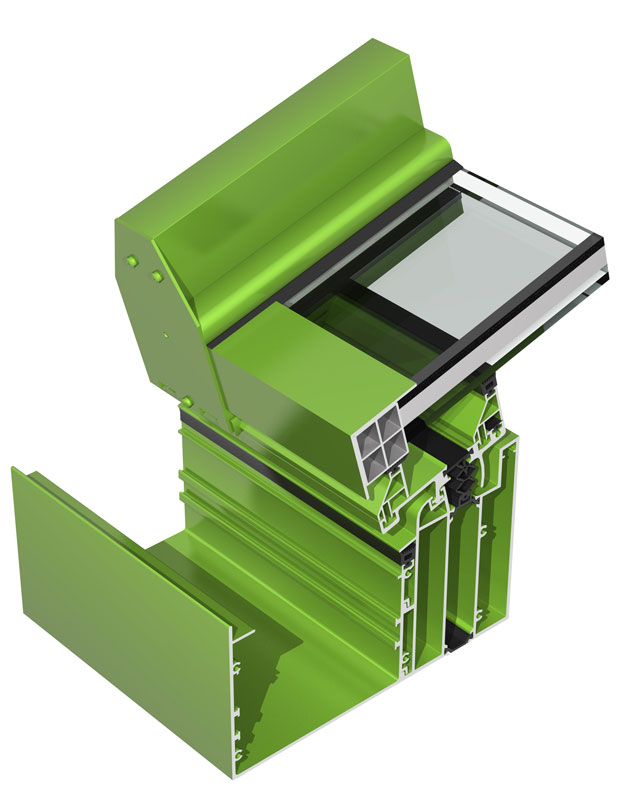

PONZIO PF 152 WG OGRODY ZIMOWE

System przeznaczony jest do wykonywania ogrodów zimowych i innych konstrukcji przestrzennych. Konstrukcja połaci dachowej systemu może być wykonana z zastosowaniem kształtowników fasadowych wykorzystywanych w systemie PF 152 lub na bazie kształtowników systemowych PF 152WG odwróconych krokwi. Całość oparta może być na słupkach fasadowych, słupkach z systemów okienno-drzwiowych, jak również na systemowych słupkach wzmocnionych PF 152WG. System krokwi dachowych umożliwia zastosowanie standardowych listew przyszybowych z systemów okienno-drzwiowych. Połączenie krokwi z ryglami odbywa się identycznie jak w przypadku systemu fasadowego PF 152. Elementy połaci dachowej mocowane są za pomocą połączenia zawiasowego na belce przyściennej oraz za pomocą złączek systemowych na belce okapu z systemową rynną okapu. System dachu jest w pełni kompatybilny z dostępnymi w ofercie Ponzio systemami przesuwnymi i okienno-drzwiowymi. Charakterystyka - pozwala na łączenie profili systemu PF 152WG z pozostałymi systemami okienno-drzwiowymi: m.in. PT52, PT 60, PE 68, PE 78, SLIDING 900, SLIDING 1200TT - umożliwia tworzenie bardzo złożonych i skomplikowanych konstrukcji (zastosowany w elementach belki okapu i belki przyściennej system „przegubowy” pozwala na obrót płaszczyzny dachu w granicach od 7 do 45 stopni pochylenia względem poziomu) - zastosowane rozwiązania ułatwiają prefabrykację profili Kształtowniki aluminiowe EN AW-6060 wg PN-EN 573-3 stan T6 wg PN-EN 515 Al Mg Si 0,5 F22 wg norm DIN 1725 T1, DIN 17615 T1 Wypełnienia szyby zespolone, panele nieprzezierne, poliwęglan Sposoby wykończenia powierzchni Malowanie proszkowe farbami poliestrowymi - spełniające wymogi Qualicoat. Do wyboru kolory z palety RAL; anodowane w kolorach naturalne aluminium, oliwka, szampański, złoty, brązowy - spełniające wymogi Qualanod: lakierowanie na "kolor" drewna Uszczelki z kauczuku syntetycznego EPDM wg normy DIN 7863 i normy wykonawczej wg ISO 3302-01, E2 Akcesoria złączki krokwi, złączki słupów systemowych, wkręty, śruby, podkładki z aluminium, stali nierdzewnej lub ocynkowanej
